在控制主机和会议发言装置之间,以网线作专用的AT LINK规格链接,可同时提供信号传输和供电。
符合以太网标准,只需使用一般合规格的超五类Cat5e网线布线,便能作出简易而有效的连接。高速的信号传输,能提供一个低延迟而稳定的控制,音频信号亦能以无压缩的传送。
■ 简单而可靠的会议系统
无论在会议上有任何需求,ATUC-50都可以提供给您一个可靠、清晰、方便沟通的高效率会议系统,满足您的需要。
语音是一种快捷、有效的沟通交流方式 - 无论是在会议室、在议事厅、在教室或是视像会议,语音都是直接的沟通方式。
鐵三角的新一代ATUC-50有线会议系统提供了一个可靠而有效的沟通方式。
■ 操作简易
使用标准的超五类Cat5e(及以上)的网线作布线,ATUC-50系统可以由菊花链或环形拓扑结构作轻松的连接。
另外,无需安装专用的应用软件,只需直接从任何网页浏览器开启 Web Remote 网页,便可快速而简便地配置和管理系统。
主机内部设有录音装置,即使没有外部记忆设备,仍可以提供多达4个声道的音频记录。
会议的所有设置可以保存为预设,能轻易在每次会议开始前调用。
■ 高可靠性
ATUC-50可使用环形拓扑结构进行配置,以增加冗余量。
此外,在 Web Remote 控制界面中,提供两个级别的用户权限,以防止不必要的意外编程变化。
■ 灵活性
高级配置可以按照用户的需要而制定系统。每个配置可作保存并能立即调用。
设有多种发言模式,如“自由发言”、“请求发言”、“远程控制” ;各种“覆盖设置”模式,以及灵活的“触发话筒”模式。
IP控制允许通过第三方控制系统的作全面的参数存取。
除了当前发言外,亦提供2个同声传译通道,能对应现今会议的需要。
■ 音色佳,语音清晰
可根据每位与会者的语音,调节所属话筒的增益和均衡设置。
话筒前置放大器采用分立式晶体管,实现无与伦比的低噪声表现。
48kHz/24bit的无压缩数字音频,重现自然的语音效果。
配备有12频段的反馈抑制器,能在提高传声增益的情况下不引起啸叫。
主模拟输出配备有动态处理和8频段的参数均衡器。

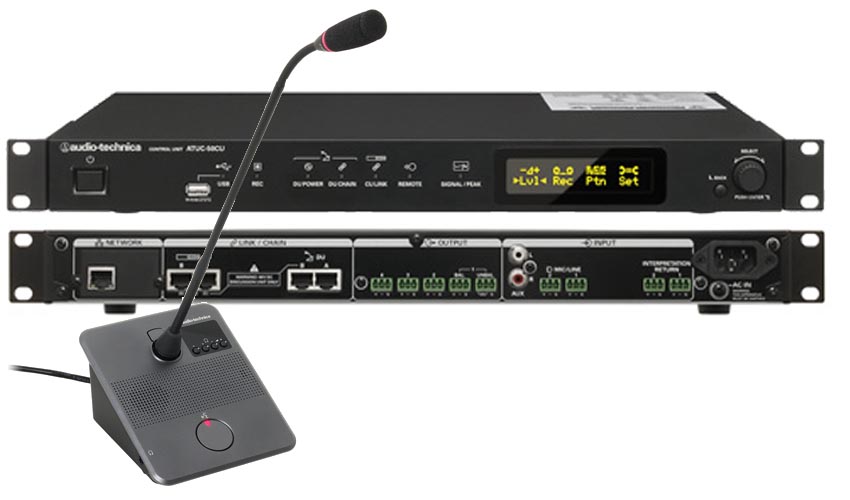

控制主机 ATUC-50CU
•可以为多达50台会议话筒底座供电
•通过多台控制机组串联连接后,最高可操作多达150台会议话筒底座
•设有4组可作配置的平衡式音频输出,以及1组与输出1相同的非平衡输出
•设有2组话筒/线路输入,以及2路辅助(AUX)输入和2组返回输入
•除了当前的语言外,2组返回输入可作为其他2种语言的同声传译配置
•会议模式:自由发言、请求发言、远程控制
•覆盖模式:无覆盖、后进先出(LIFO)、先进先出(FIFO)
•触发话筒:手动按键 或 语音激活
•网页界面(Web Remote)可通过浏览器作会议前的系统设置,或在会议中作出即时管理
•内置WAV和MP3格式的录音装置,并可存储到外部USB记忆设备(WAV - 多达4个声道;MP3 - 最多2个声道)
•内置反馈抑制器和音频处理器,以获得更佳的音频质量
•全数字系统,可为未来的需要提供升级能力
•增益共享算法能大大减少了反馈的风险,同时保持有一个自然的声音
ATUC-50CU 技术指标
接线端子 |
输入 : 话筒/線路 × 2、輔助AUX(立體聲)× 1、即時傳譯返回 × 2
输出 : 平衡音頻 × 4、非平衡音頻 × 1
链接/串联 : DU A/B端子、CU A/B端子 (DU C/D端子) |
录音 |
经USB : 1/2/3/4 声轨(WAV)带CUE提示点(BWF格式)
存儲装置 : 1/2 声轨(MP3)带CUE提示点(原文件格式)
MP3比特率 : 64kbps/128kbps/192kbps/256kbps/320kbps |
比特位 |
24 bit |
取样频率 |
48kHz |
等待时间 |
从话筒输入到输出 :1ms |
频率响应 |
+1.0~2.0dB、20Hz~20kHz (1kHz、+4dBu 输出) |
动态范围 (典型值) |
110dB A-加权 |
信噪比 |
90dB A-加权 |
动态余量 |
20dB |
噪声 |
等效输入噪声:话筒/线路 1-2 : < -126dBu、 Rs=150ohm
残余噪声:< -86dBu、A-加权 |
总谐波失真 |
< 0.03%、1kHz 整体 |
串音干扰 |
< -80dB (1kHz) |
前面板显示灯 |
OLED 显示屏,20×2 字符类型、 颜色:黄色、 工作寿命:100,000 小时 |
幻像电源 |
DC+48V |
供电 |
AC 100V~240V 50/60Hz |
电流 / 消耗功率 |
20W~195W(最高) |
工作环境温度 |
0~40℃ (工作湿度 25~85%) |
尺寸 |
482.6mm(W) × 331.6mm(D) × 44mm(H) |
重量 |
3.4 kg |
标配 |
电源线、 快速安装指南× 2、 Euroblock连接器× 9、 保修卡 |
会议话筒底座 ATUC-50DU
•可作独立编程的多样配置及多种用途底座装置 : 主席或代表
•与标准的3针XLR卡农话筒兼容的鹅颈话筒连接插座
•话筒前置放大器采用低噪声(EIN : 127分贝)的分立式晶体管,并设有个别(每席发言装置)的可调增益控制
•配备了高音质及能增强语音清晰度的扬声器
•24bit/48 kHz的数字音频质量
•多样化的独立指示灯(多色的RGB LED配置在装置的后方栏上,以及发言按钮上的LED)
•清晰的LED显示屏,提供音量控制和监听通道的选择
•可选配能方便移除的金属配重板,以提高底座稳定性
•设有2个RJ45端子以用于连接到主控机和其它会议话筒底座,并设有1个RJ11端子可作为扩展
•设有耳机插孔
ATUC-50DU 技术指标
接线端子 |
输入 : 话筒 × 1
输出 : 耳机 × 1
链接 : DU/CU 连接端子 |
比特位 |
24 bit |
取样频率 |
48kHz |
频率响应 |
+1.0, -2.0dB、20Hz~20kHz (1kHz、+4dBu 输出) |
动态范围 (典型值) |
107dB A-加权 |
信噪比 |
87dB A-加权 |
动态余量 |
20dB |
噪声 |
< -121dBu 、 Rs=150ohm |
总谐波失真 |
< 0.07%、1kHz 整体 |
幻像电源 |
DC+24V |
供电 |
DC+48V |
电流 / 消耗功率 |
2.2W |
工作环境温度 |
0~40℃ (工作湿度 25~85%) |
尺寸 |
135mm(W) × 148.3mm(D) × 84.2mm(H) |
重量 |
570g(包含选配的金属重板重量 :900g) |
专用鹅颈话筒 ATUC-M43H
•独特的3针卡农平衡式话筒(PAT. P)连带远程控制的LED环形灯,兼具高音质及灵活使用性
•通过独有的隔离设计,能减少话筒连接器与会议话筒底座之间的振动
•双层防喷结构(话筒内部和可拆卸式防风罩)
•RFI屏蔽技术能有效抑制外来射频干扰
•由日本制造,质量可靠
ATUC-M43H 技术指标
元件 |
背极电容式 |
指向性 |
超心形 |
频率响应 |
100 ~ 15,000Hz |
灵敏度 |
-40dB (10.0 mV) 以 1V 于 1 Pa |
最大输入声压级 |
134dB S.P.L. / 1 kHz 于 1% T.H.D. |
信噪比 |
64dB以上 / 1 kHz 于 1 Pa |
阻抗 |
250Ω,平衡 |
封装涂层 |
黑色消光涂饰 |
尺寸 |
Ø18.9 × 430 (mm) |
重量 |
约 82g |
专用长型鹅颈话筒 ATUC-M58H
•58mm长的特别型号,需要订制
•独特的3针卡农平衡式话筒(PAT. P)连带远程控制的LED环形灯,兼具高音质及灵活使用性
•通过独有的隔离设计,能减少话筒连接器与会议话筒底座之间的振动
•双层防喷结构(话筒内部和可拆卸式防风罩)
•RFI屏蔽技术能有效抑制外来射频干扰
•由日本制造,质量可靠
ATUC-M58H 技术指标
指向性 |
超心形 |
元件 |
背极电容式 |
频率响应 |
100 ~ 15,000Hz |
灵敏度 |
-40dB (10.0 mV) 以 1V 于 1 Pa |
最大输入声压级 |
134dB S.P.L. / 1 kHz 于 1% T.H.D. |
信噪比 |
64dB以上 / 1 kHz 于 1 Pa |
阻抗 |
250Ω,平衡 |
封装涂层 |
黑色消光涂饰 |
尺寸 |
Ø18.9 × 580 (mm) |
重量 |
约 92g |
