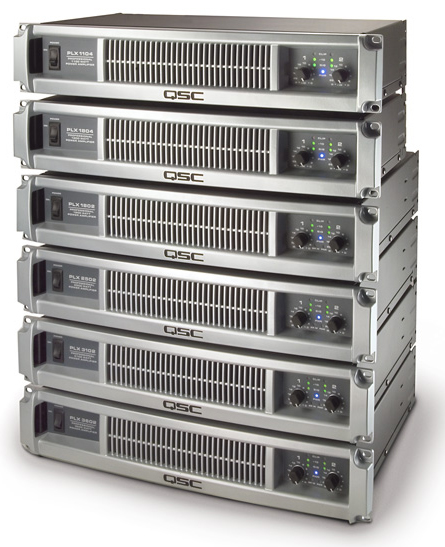

PLX1104/1802/1804/2502/3102/3602 详细参数 |
特点－所有型号
重量极轻 （“02”型9.5 公斤，“04”型5.9 公斤）
热空气从前面板排出，保持机箱冷却。散热器中无过滤器，不会阻塞气流的流动
前面板指示灯显示电源、削波、-10db。信号指示灯显示系统监视及故障诊断。02 型还配有桥接及并联输入指示灯
Speakon NL4 输出提供正极锁定扬声器连接。通道1 输出将所有4 根连线作为单电缆连接至两分频扬声器
前面板上的21 档增益控制器可对功放进行精确、重复的调整
XLR 平衡输入带有TRS 并联接头适用于所有通用输入连接，支持串接方式
04 型
拥有PLX 系列的技术、质量和性能，用于不需要桥接和2 欧姆负载驱动的场合
两种型号，功率最大可至4 欧姆每声道900W
削波限制功能用于保护扬声器，过热保护使功放在过载时也能正常运行
02 型
Speakon NL4 及接线柱输出
100Hz 高低通滤波器用于两分频次低音和卫星系统，不需采用外置分频器
可开关 / 可拆卸的33 Hz 次声波过滤器用于保护次低音扬声器
可开关 / 可拆卸的削波限制器
四种型号功率最大可至2 欧姆每声道1800W， 4 欧姆桥接最大可至3600W
| 型号 |
PLX1104 |
PLX1804 |
PLX1802 |
PLX2502 |
PLX3102 |
PLX3602 |
| 立体声模式（双声道驱动） |
每声道平均持续输出功率 |
| 8Ω FTC 20Hz - 20kHz/0.05% THD |
310W |
550W |
320W |
425W |
550W |
725W |
| 8Ω EIA 1千赫兹 0.1% THD |
325W |
600W |
330W |
450W |
600W |
775W |
| 4Ω FTC 20Hz - 20kHz/0.05% THD |
500W |
800W |
525W |
675W |
900W |
1100W |
| 4Ω EIA 1千赫兹 0.1% THD |
550W |
900W |
575W |
750W |
1000W |
1250W |
| 8Ω 20Hz - 20kHz/0.1% THD |
- |
- |
900W |
1250W |
1550W |
1800W |
| 桥接单声道模式 |
|
| 8Ω 20Hz－20KHz 0.1% THD |
- |
- |
1100W |
1400W |
1900W |
2500W |
| 8Ω EIA 1千赫兹 0.1% THD |
- |
- |
1200W |
1500W |
2100W |
2600W |
| 4Ω 1千赫兹 0.1% THD |
- |
- |
1800W |
2500W |
3100W |
3600W |
| 信噪比（20Hz－20KHz） |
-106 dB |
-106 dB |
-107 dB |
-106 dB |
-107 dB |
-107 dB |
| 输入灵敏度（8Ω） |
1.18 Vrms |
1.20 Vrms |
1.28 Vrms |
1.15 Vrms |
1.23 Vrms |
1.25 Vrms |
| 电压增益（8Ω） |
32.5 dB |
35 dB |
32 dB |
34 dB |
35 dB |
36 dB |
| 输出类型 |
AB |
2-Step Class H |
AB |
2-Step Class H |
2-Step Class H |
2-Step Class H |
| 失真(SMPTE-IM) |
< 0.02% |
< 0.02% |
< 0.02% |
< 0.02% |
< 0.02% |
< 0.02% |
| 阻尼系数 |
>200 |
>500 |
| 输入阻抗 |
非平衡10KΩ/平衡20KΩ |
非平衡10KΩ/平衡20KΩ |
| 输入削波 |
5.5 Vrms (+15 dBu) |
11 Vrms (+21 dBu) |
| 冷却 |
可变速风扇，从后到前气流 |
可变速风扇，从后到前气流 |
| 输入端子（每通道） |
3针XLR和1/4”TRS，平衡 |
| 输出端子（每通道） |
Neutrik NL4 Speakon®，通道1的NL4端子对两个通道有效 |
| 功放保护 |
完整的短路、开路、过热、次低音、超声波 和RF保护。反相和错误负载稳定保护。 |
| 负载保护 |
开/关机静音 直流故障电源关闭 |
| 高度 |
3.5"（8.9 cm）-2U |
3.5"（8.9 cm）-2U |
| 宽 |
19" (48.3 cm) |
19" (48.3 cm) |
|
深
全部深
|
8.95" (22.7 cm)
11" (27.9 cm) |
12.8" (32.6 cm)
14.875" (37.9 cm) |
| 重量（毛重/净重） |
8.2 kg / 5.9 kg |
11.8 kg / 9.5 kg |
| 认证 |
CCC, CB, CE, FCC, KETI, cUL, UL |
|
|
|
