- 6 通道话筒/线路输入和 1 组非平衡立体声输入
- 2 组平衡输出和 1 组非平衡立体声输出
- USB音频输入/输出（1个立体声输入、1个立体声输出）
- 使用 GPO 终端应对 ES954 悬挂式阵列话筒进行远程 LED 控制
- 在SmartMixer®中，可选择增益分享或闸门模式
- 每路输入通道的高性能回声抑制器
- 噪声抑制可分配给任何输出总线
- 每路输入通道的内置 4 段均衡器和压缩器/嗞声消除器
- 8台8段反馈抑制器，可分配给话筒/线路输入和任何输出通道
- 每个输出通道含有12段均衡器、压缩器和限幅器
- 专用的 Audio-Technica LINK 终端与各种支持 Audio-Technica LINK 的产品兼容
- 在没有使用计算机配置时，可从前面板配置音频输入/输出设置
- 可以使用网络浏览器或 Smart Mixer Manager 应用程序使用者介面在计算机中作高级设置
- 基于IP协议的外部远程控制
- 与 Barco ClickShare Conference 兼容
- 含中文操作界面

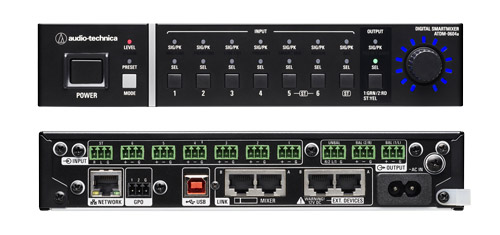

ATDM-0604a 自动混音器适合于会议、视像会议、软编解码器应用、法院审讯、电台和电视广播以及需要使用多个话筒收音或其他媒体输入的应用。铁三角的 SmartMixer® 技术可选择在增益分享或闸门模式下自动混音操作，使到设置中所有输入的一致性和统一的音频输出，而减低引起反馈、过多的环境噪声或梳状滤波。
混音器前面板上的控制和 LED 指示灯，让用户可以轻松调整输入/输出和增益电平、设置和调用预设、开关幻象电源、低切滤波器、自动混音和回声抑制 (AEC)，以及更改 IP 配置（自动或静态）等。ATDM-0604a 还包括 Web Remote 功能，允许用户从Windows或Mac计算机、iOS 或 Android 设备中进行上述调整，以及对输入和输出设置作额外更改，使用 Smart Mix 时可选择增益分享或闸门模式，并调整其他高级设置。
混音器配备 6 路平衡话筒/线路输入和 1 组非平衡立体声输入，另有2 组平衡输出和 1 组非平衡立体声输出。还包括网络（Cat5e 或更好）和 USB 端口，以及 A/B 组 Audio-Technica Link 端口，允许用户通过 Cat5e 电缆连接八台混音器作 SmartMix 控件的共享音频总线，以便在扩展设置时使用。
ATDM-0604a 与 Barco ClickShare Conference 兼容。
ATDM-0604a 音频指标
|
最大增益
|
64 dB
|
|
频率响应
|
20 Hz ~ 20 kHz (话筒 -16 dBu) : +1.0/-1.0 dB
20 Hz ~ 20 kHz (话筒 -60 dBu) : +1.0/-2.0 dB
20 Hz ~ 20 kHz (线路 24 dBu) : +1.0/-1.0 dB
20 Hz ~ 20 kHz (线路 -40 dBu) : +1.0/-2.0 dB
|
|
动态范围 (典型值)
|
110 dB 或以上，A 计权/ST
|
|
信噪比
|
90 dB 或以上，A 计权/ST
|
|
动态余量
|
20 dB 或以上
|
|
等效输入噪音
|
-126 dBu 或以下，Rs = 150 欧姆，DIN
|
|
音频输入
|
MIC 1 ~ 6 最大： 0 dBu
MIC 1 ~ 6统一： -40 dBu
LINE 1 ~ 4 最大： +10 dBu
LINE 1 ~ 4 统一： -10 dBu
LINE 5 ~ 6 最大： +24 dBu
LINE 5 ~ 6 统一： +4 dBu/0 dBV/-10 dBV/-20 dBV
ST 最大： +10 dBV
ST 统一： -10 dBV/-20 dBV
|
|
音频输出
|
UNBAL 最大： +10 dBV/-13 dBV
UNBAL 统一： -10 dBV/-33 dBV
BAL 1/L 与 2/R 最大： +24 dBu/20 dBV/+10 dBV
BAL 1/L 与 2/R 统一： +4 dBu/0 dBV/-10 dBV
|
|
幻像电源
|
直流 48V
|
|
输入衰减
|
-24 dB
|
|
接线端子
|
INPUT ST 欧式凤凰插接头（3针）
INPUT MIC/LINE 1至6 欧式凤凰插接头（3针）
OUTPUT UNBAL 欧式凤凰插接头（3针）
OUTPUT BAL 1/L 和2/R 欧式凤凰插接头（3针）
GPO 欧式凤凰插接头（3针）
|
|
前面板显示灯
|
SIGNAL/PEAK：1点（红/ 黄/ 绿）
峰值指示（红）：-5~0 dB
峰值保持时间：2秒
|
|
控制
|
IP协议：1个RJ-45
IP地址：192.168.33.102（出厂默认）
通信速度：100 Mbps
|
|
链路连接
|
Audio-Technica LINK：4个RJ-45
通信速度：100 Mbps
|
|
USB 连接
|
通道：1个立体声输入，1个立体声输出（24位）
通信速度：高速（480 Mbps）
|
|
模-数 / 数-模 转换
|
分辨率： 24位
动态范围： 115 dB
|
ATDM-0604a 其他指标
|
供电
|
100～240 V AC (50/60 Hz)
|
|
额定功率
|
17 W
|
|
工作环境温度
|
0～40° C
|
|
尺寸
|
219.3 mm x 346.3 mm x 44mm ( 宽 × 深 × 高)
|
|
重量
|
1.89 公斤
|
|
标配
|
欧式凤凰插接头（11个）、机架安装件（大、小）、机架安装件螺钉（6颗）、电源线、橡胶脚（4 个）
|
|
