规格:

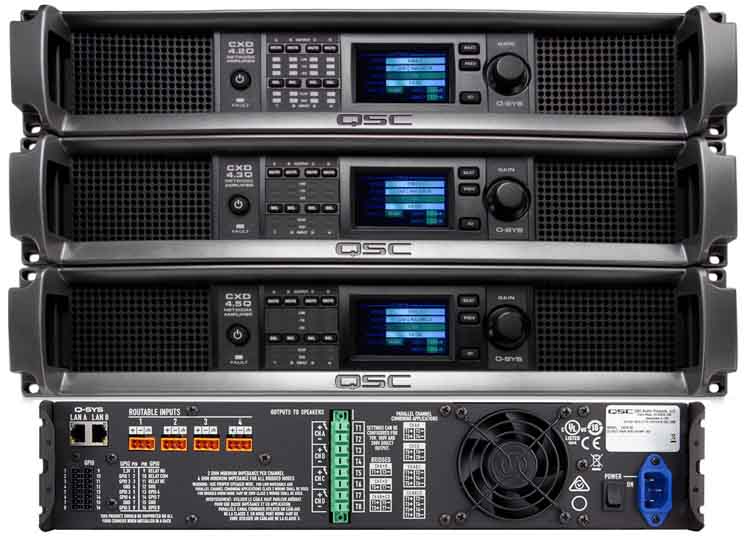

型号 |
CXD4.2Q |
CXD4.3Q |
CXD4.5Q |
通道配置 |
峰值 1 |
连续 2 |
峰值 1 |
连续 2 |
峰值 1 |
连续 2 |
模式 |
70 V |
不适用 3 |
不适用 3 |
500 W |
500 W |
1000 W |
1000 W |
100 V |
不适用 3 |
不适用 3 |
625 W |
625 W |
1250 W |
1250 W |
4 独立通道
A、B、C、D
|
8 欧姆 |
500 W |
400 W |
900 W |
625 W |
1200 W |
1150 W |
4 欧姆 |
700W |
400 W |
1400 W |
625 W |
2000 W |
1250 W |
2 欧姆 |
625W |
325 W |
1200 W |
625 W |
1600 W |
625 W |
2 个通道BTL 桥接:A+B 或C+D 两倍电压 |
8 欧姆 |
1200 W5 |
800 W5 |
2400 W5 |
1250 W5 |
4000 W5 |
2250 W5 |
4 欧姆 |
1500 W5 |
600 W5 |
NR 4 |
NR 4 |
NR 4 |
NR 4 |
2 欧姆 |
NR 4 |
NR 4 |
NR 4 |
NR 4 |
NR 4 |
NR 4 |
2 个通道并联: AB 或CD,两倍电流 |
8 欧姆 |
500 W |
400 W |
1300 W |
1150 W |
1250 W |
1200 W |
4 欧姆 |
950 W |
800 W5 |
2000 W5 |
1250 W5 |
2500 W5 |
2250 W5 |
2 欧姆 |
1200 W5 |
800 W5 |
2500 W5 |
1250 W5 |
4000 W5 |
2100 W5 |
1 通道3CH 并联:ABC,三倍电流 |
8 欧姆 |
500 W |
400 W |
1400 W |
1150 W |
1400 W |
1150 W |
4 欧姆 |
950 W |
800 W |
2400 W |
2000 W |
2500 W |
2400 W |
2 欧姆 |
1800 W |
1200 W |
3500 W |
2500 W |
4500 W |
4100 W |
1 通道桥接/并联:AB+CD,两倍电流和电压 |
8 欧姆 |
1600 W5 |
1500 W5 |
3500 W5 |
2500 W5 |
4500 W5 |
4200 W5 |
4 欧姆 |
2500 W5 |
1600 W5 |
5000 W5 |
2500 W5 |
7500 W5 |
4200 W5 |
2 欧姆 |
NR 4 |
NR 4 |
NR 4 |
NR 4 |
NR 4 |
NR 4 |
1 通道 4CH 并联:ABCD,四倍电流 |
8 欧姆 |
500 W |
400 W |
1400 W |
1150 W |
1600 W |
1150 W |
4 欧姆 |
1000 W |
800 W |
3000 W |
2500 W |
3000 W |
2300 W |
2 欧姆 |
1700 W5 |
1600 W5 |
5000 W5 |
2500 W5 |
5300 W5 |
4200 W5 |
典型失真 |
8欧姆 |
0.01–0.03% |
4欧姆 |
0.03–0.06% |
最大失真 4欧姆 8欧姆 |
1.00% |
频率响应 (8欧姆) |
20 Hz–15kHz ±0.2 dB, 20 Hz–20 kHz +0.2 dB / -0.7 dB |
输出噪音 |
-101 dB (未加权、未静音) |
-109 dB (加权、静音) |
增益(1.2 Vrms 设置) |
33.3 dB |
35.0 dB |
38.0 dB |
阻尼因数 |
>150 |
Q-SYS 模拟输入信号 |
4个 mic/line 输入,在Q-SYS Designer 软件中配置和路由;不与放大器输出通道连接 |
输入阻抗 |
>10k欧姆(平衡或不平衡) |
前面板控件和指示灯 |
电源 • 通道 MUTE 按钮 • 通道 SELECT 按钮 • 通道输入信号和 削波 LED 指示灯• 通道输出和限制 LED 仪表 • NEXT、PREV、ID 按钮 • 控制旋钮 • 故障 LED • 针孔重置 |
后面板控件和指示灯 |
交流电源断开开关 |
LAN A连接和活动 LED |
LAN B连接和活动 LED |
后面板连接器 |
输入:3引脚欧式连接器 (4个); 输出(扬声器) :8引脚欧式连接器 |
网络 |
LAN A / LAN B RJ45 |
GPIO |
16引脚欧式连接器 |
放大器和负载保护 |
短路、断路、发热、射频保护。开/关静音、直流故障停机、有效的浪涌限制、输入电流限制 |
交流电输入 |
通用电源 100-132/200–240 VAC,50–60 Hz |
通用电源 100–240 VAC,50–60 Hz |
尺寸(高×宽×深) |
3.5” × 19” × 12” |
3.5” × 19” × 16” |
3.5” × 19” × 16” |
(89mm×482mm×305mm) |
(89mm×482mm×406mm) |
(89mm×482mm×406mm) |
净重/运输
|
18.5 lb (8.4 kg) / |
21.0 lb(9.5 kg) / |
22.0 lb (10.0 kg) / |
22 lb (10.0 kg) |
25 lb (11.3 kg) |
26 lb (11.8 kg) |
认证机构 |
符合 UL、CE、RoHS/WEEE,FCC A 类(传导和辐射) |
1 峰值功率 – 20 ms 1 kHz 正弦突发,全声道驱动
2 连续功率 – EIA 1 kHz 1% THD,全声道驱动
3 通道桥接后,仅 CXD-Q4.2 可使用 70 V & 100 V
4 NR – 因电流过量消耗,不建议使用
5 表示可选荷载和通道数配置
CXD-Q系列放大器工作于230VAC时消耗的电流
型号 |
空闲状态 |
待机模式 |
1/8 功率 |
1/3 功率 |
满功率 |
每通道加载 -> |
8Ω |
4Ω |
2Ω |
25V70V100V |
8Ω |
4Ω |
2Ω |
25V70V100V |
8Ω |
4Ω |
2Ω |
25V70V100V |
CXD4.2Q |
0.5 |
0.3 |
2.6 |
2.8 |
2.6 |
N/A |
5.2 |
5.2 |
5.4 |
N/A |
12.4 |
13.2 |
12.8 |
N/A |
CXD4.3Q |
0.5 |
0.3 |
2.3 |
2.5 |
3 |
2.5 |
4.8 |
5.4 |
6.5 |
5.4 |
12.9 |
13.7 |
15.1 |
13.7 |
CXD4.5Q |
0.6 |
0.3 |
3.7 |
4.6 |
3.3 |
4.6 |
5 |
11 |
8.3 |
11 |
21.5 |
27.1 |
15.8 |
27.1 |
(1)1/8 功率:在满功率的1/8时使用粉红噪声信号测得的消耗电流。它接近现实的音乐制作情况,可反映放大器最典型的工作状态。
(2)1/3 功率:在满功率的1/3时使用粉红噪声信号测得的消耗电流。它近似于营业场所与音乐重削波和重压缩的动态范围)。
(3)满功率:在满功率时使用1kHz的正弦波信号测得的消耗电流。然而,它代表不了任何真实的工作状态。
该表所列参数是放大器工作于230VAC时测得的整机消耗电流(单位:A),
该数值可以在工程设计时作为分配电源功率的参考指标,典型使用状态是空闲或1/8功率状态。 |
