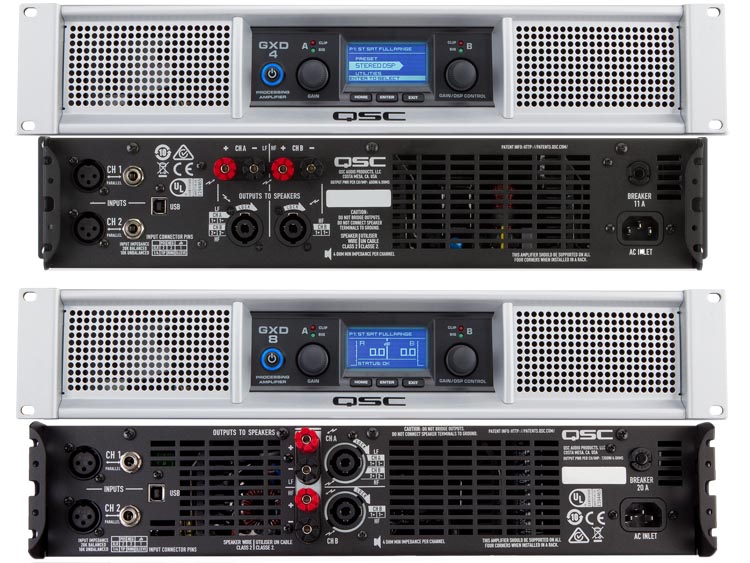

GXD系列是带DSP音频处理器功能的D类功率放大器,带有LCD显示屏可进行查看、分配和设置,三个按钮用于菜单导航,两个旋钮用于调整参数。20个用户预设,可以编辑,存储和调用,以匹配任何配置或系统。
两路放大器都有完整的DSP处理功能:增益和极性;四阶Linkwitz Riley高通和低通滤波器;4段参量均衡;50 毫秒延迟;QSC功率限幅。
规格 |
GXD 4 |
GXD 8 |
8Ω连续,双通道驱动 |
400W |
800W |
4Ω连续,双通道驱动 |
600W |
1200W |
失真(典型)1kHz,全功率区间 |
< 1% THD |
信噪比(A加权,20Hz-20kHz) |
100 dB |
输入灵敏度 |
1.2 Vrms, 3.9 Vrms |
最大电压增益 |
33.5 dB |
36.5 dB |
输出电路 |
Class D |
频率响应(20Hz-20kHz) |
+ 0.7 dB, - 0.8 dB |
阻尼系数(8Ω) |
100 |
输入阻抗 |
非平衡10KΩ/平衡20KΩ |
最大输入电平 |
+23.5 dBu |
输入连接器(每个通道) |
3针XLR和6.35直插,平衡 |
输出连接器 |
NL4, 防碰触接线柱 |
放大器和负载保护 |
短路、开路、直流、过热、射频保护 |
前面板控制和指示灯 |
2×旋转编码器 |
3×操作按钮(HOME,ENTER,EXIT) |
2×绿色信号LED指示 |
2×红色 A / D Clip LED指示 |
蓝色电源指示灯 |
2.12“×1.0”,256×128像素LCD |
DSP功能 |
高通滤波器,4阶Linkwitz-Riley,可调频率20 Hz 至 4 kHz |
低通滤波器,4阶Linkwitz-Riley,可调频率 60 Hz 至 4 kHz |
4段参量均衡器 |
限幅,功率选择,阻抗选择 |
最大延迟50毫秒 |
尺寸(HWD) |
89 mm × 483 mm × 259 mm |
净重 |
5.1 kg |
6.0 kg |
毛重 |
7.0 kg |
7.8 kg |
机构认证 |
UL, CE, RoHS/WEEE compliant |
GXD系列放大器工作于230VAC时消耗的电流
型号 |
空闲 |
1/8 功率 |
1/3 功率 |
满功率 |
在空闲状态或非常低的信号电平时的电流。 |
在满功率的1/8时使用粉红噪声信号测得的消耗电流。它接近现实的音乐制作情况,可反映放大器最典型的工作状态。 |
在满功率的1/3时使用粉红噪声信号测得的消耗电流。它近似于营业场所与音乐重削波和重压缩的动态范围。 |
在满功率时使用1kHz的正弦波信号测得的消耗电流。然而,它不能表示任何真实的工作状态。 |
每通道加载 -> |
8ohms |
4ohms |
8ohms |
4ohms |
8ohms |
4ohms |
GXD4 |
1.2 |
1.5 |
1.9 |
2.7 |
3.5 |
6.4 |
8.9 |
GXD8 |
1.0 |
4.9 |
5.1 |
6.4 |
7.5 |
12.6 |
16.8
|
该表所列参数是放大器工作于230VAC时测得的整机消耗电流(单位:A),该数值可以在工程设计时作为分配电源功率的
参考指标,典型使用状态是空闲或1/8功率。
