可选配 Dante TM , USB多通道模块

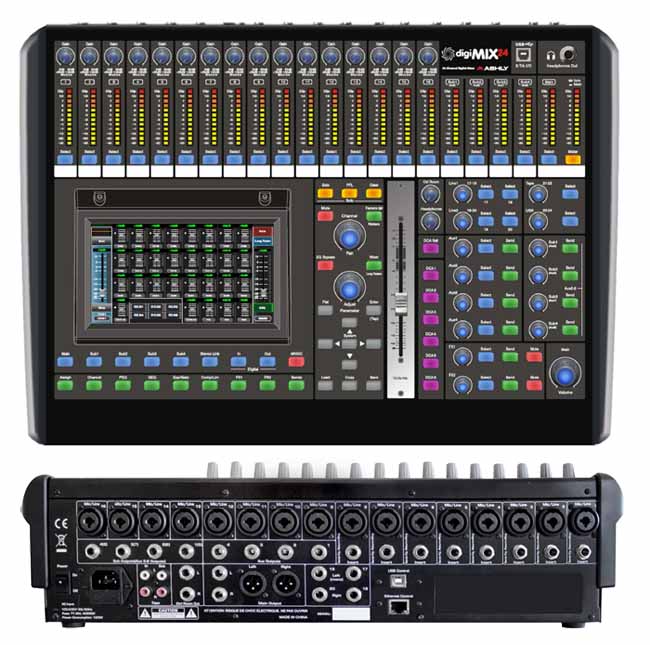

digiMIX24 数字调音台轻巧便携，运输和存放都非常方便。无论是在乐队的现场混音，厅堂扩声或是录音工作室等任何地方digiMIX24 都会让你感到使用非常简便。
参考传统模拟调音台，现场扩声系统采用旋钮和推子的方式是很重要的。digiMIX24提供一个精密的100mm 电动推子，1个触控式屏幕，以及提供USB 接口，可使用Apple iPAD 进行控制。
设备可以进行两种模式的设定： 24x8AUX 通道，或者24x4 AUX 通道和24x4 SUB 通道，以及6x DCA 推子组。用户可以灵活的选择，进行信号的分配。设备还配备了ASHLY 独家设计的麦克风放大器。
在整场演出中可以使用digiMIX24 作为系统的控制中心。同时还可以选配Dante™ 模块，用于发送和接收网络音频。
特点：
△ 一个精密的100mm 电动推子
△ 7 英寸彩色液晶触摸屏。进行查看、分配、设置
△ EZ 安全模式，触摸屏幕或IPAD 控制
△ 16 个低噪音麦克风前置放大器控制，48V 幻象供电，反相控制
△ 4 路线路电平输入
△ 立体声tape/CD 输入和RCA 的输出连接
△ USB 2 轨音频录音和回放
△ 1-8 通道的inserts 插入
△ 4 AUX 发送和4 SUB 输出，可切换到 8 AUX 发送
△ 6 DCA 推子和静音编组
△ 2 路效果器，可进行混响、延时和节拍、颤音、镶边、合唱等编辑
△ PAN 控制
△ 每个输入、编组、辅助、FX 通道中都有高分辨率延迟(0.2 ms)
△ 每个输入和FX 通道都有扩展/噪声
△ 每个输入、编组、输出和FX通道都有压缩/限幅， solo/PFL, 4 段参量/搁架EQ 滤波器和HPF/LPF 滤波器
△ 在主输出、辅助和编组通道有31 段图示EQ
△ 相邻的输入、编组和辅助输出有立体声链接
△ 带有专业电平控制的XLR/RTS 主输出
△ 带有专业电平控制的headphone 和control room
△ DSP 通道， GEQ, FX 或场景设置等功能，可进行用户预置保存和通道复制
△ 32-bit A/D 和D/A 转换， 32-bit DSP处理， 48 kHz 采样率
△ 安全密码
△ 可使用windows®, Mac® 或iPad® 软件控制
△ 使用100-240V 通用电源
△ Dante 网络扩展卡
△ USB 多通道音频扩展卡
|
详细参数 （0dBu = 0.775Vrms）
|
|
整机常规参数
|
|
ADC 动态范租
|
110 dB, 无加权
|
|
内部处理器
|
32 位浮点
|
|
采样率
|
48 kHz
|
|
DAC 动态范围
|
106 dB, 无加权
|
|
ADC/DAC 深度
|
32-bit
|
|
音频接口模块
|
Dante TM , USB多通道模块 （需另配）
|
|
麦克风输入级离散平衡， 6.8k 欧姆的输入阻抗
|
|
主输出频率响应
|
20 Hz - 20 kHz 0/-1.5 dB
|
|
主输出失真(THD&N)
|
<0.01 % at O dBu, 20 Hz- 20 kHz
|
|
等效输入噪声
|
-126 dBu, 无计权，20 Hz - 20 kHz, 150 Ohm
|
|
增益(Trim)
|
0 dB - +50 dB
|
|
最大输入电平
|
+20 dBu
|
|
幻象电源
|
+48VDC, +0/-4V, 分配通道1-16
|
|
LINE 平衡输入， 75 欧输入阻抗
|
|
主输出频率响应
|
20 Hz - 20 kHz 0/-1.5 dB
|
|
主输出失真(THD&N)
|
<0.01 % at O dBu,20 Hz- 20 kHz
|
|
增益(Trim)
|
-20 dB - +30 dB
|
|
最大输入电平
|
+20 dBu
|
|
TRS Insert 非平衡， Tio=发送， Rina=返回
|
|
最大输出电平
|
+20 dBu, 阻抗120 欧
|
|
最大输入电平
|
+20 dBu, 阻抗5K 欧
|
|
立体声Line 输入 (17-18, 19-20)平衡(2 对立体声）27K 欧输入阻抗
|
|
主输出频率响应
|
20 Hz - 20 kHz, 土0.5dB
|
|
主输出失真(THD&N)
|
<0.01 % at 0 dBu,20 Hz- 20 kHz
|
|
增益
|
-∞ - +10 dB
|
|
最大输入电平
|
+20 dBu
|
|
Tape L/R 输入非平衡RCA, 10k 欧输入阻抗
|
|
主输出频率响应
|
20 Hz - 20 kHz, 土0.5dB
|
|
主输出失真（THD&N)
|
<0.01 % at 0 dBu,20 Hz- 20 kHz
|
|
增益
|
-∞ - +10 dB
|
|
最大输入电平
|
+10 dBu
|
|
USB 2 通道 I/O
|
|
连接类型
|
USB B 型
|
|
主输出频率响应
|
20 Hz - 20 kHz, 士0.5d8
|
|
主输出失真(THD&N)
|
<0.02% at 0 dBu, 20 Hz- 20 kHz
|
|
增益
|
-∞ - +10 dB
|
|
输入／输出电平(最大)
|
+15dBu= 数字满度
|
|
最大输出电平
|
|
主输出
|
平衡XLR 和TRS 接口，+20 dBu, 240 欧姆阻抗
|
|
AUX1-4 输出
|
非平衡TRS 接口， +20 dBu,240 欧姆阻抗
|
|
SUB1-4 输出
|
非平衡TRS 接口， +20 dBu,240 欧姆阻抗
|
|
Tape 输出
|
非平衡RCA 接口， +10dBu, 1k 欧姆
|
|
Control Room 输出
|
平衡TRS 接口， +20 dBu,240 欧姆阻抗
|
|
残留输出噪声
|
-90dBu (一个麦克风输入工作在0dB)
|
|
-82dBu (所有16 麦克风输入工作在0dB)
|
|
-80dBu (所有24 路输入工作在0dB)
|
|
串扰
|
|
相邻通道(1 kHz)
|
-82 dB
|
|
噪声
|
-70 dB(总线噪声，相邻通道 20 Hz - 20 kHz)
|
|
噪声门I扩展器Input, FX
|
|
阙值范图
|
-84 dB -0 dB
|
|
启动时间
|
0.5 ms - 200 ms
|
|
释放时间
|
10 mS- 1,000 mS
|
|
比率
|
1 :1 - ∞
|
|
压缩器／限制器Inputs, Subgroups, Main, AUX, FX
|
|
阙值范围
|
-50 dB - 0 dB
|
|
启动时间
|
10 mS-150 ms
|
|
释放时间
|
10 mS- 1,000 mS
|
|
比率
|
1 :1 - ∞
|
|
增益
|
0 dB- +24 dB
|
|
参量均衡器(PEQ) Inputs, SubQroups, Main, AUX, FX
|
|
滤波器类型
(EQ1，EQ2, EQ3, EQ4)
|
参量，低架滤波器，高架滤波器
|
|
参量滤波器
|
20.6 Hz - 20 kHz, Q 0.4 - 24,提高/降低 ±24dB
|
|
搁架滤波器
|
20.6 Hz - 20 kHz, 提高/降低 ±24dB
|
|
高通和低通滤波器
|
20.6 Hz - 20 kHz, 20 种滤波类型
|
|
高通和低通
滤波器类型
|
Bypass, Butterworth (BW) 6 dB/oct;
Bessel (BS) 6 dB/act, BW 12 dB/act；
BS 12 dB/oct, Linkowitz.JRiley (LR) 12 dB/oct；
BW 18 dB/oct, BS 18 dB/oct, BW 24 dB/oct；
BS 24 dB/oct, LR 24 dB/oct, BW 30 dB/oct；
BS 30 dB/oct, BW 36 dB/oct, BS 36 dB/oct；
LR 36 dB/act, BW 42 dB/act, BS 42 dB/oct；
BW 48 dB/oct, BS 48 dB/oct, LR 48 dB/oct
|
|
图形均衡器(GEQ)Main, AUX, Subgroup Outputs
|
|
滤波器类型
|
31 段，恒定Q, 提高/降低±24dB
|
|
效果FX 从24 路输入通道进入FX, 从FX 输出到AUX,Subgroups, Main Output
|
|
效果类型
|
混响、延时、颤音、镶边、合唱、组合
|
|
立体声关联
|
Inputs, Subgroups, AUX
|
|
DCA 编组
|
6 组，电平，静音，独奏
|
|
预设类型
|
DSP 通道(48), GEQ(48),DFX(104), 场景(24)
|
|
环境
|
|
温度范围
|
|
运行，自由空气
|
41°F-113° F (5°C-45° C)
|
|
存放
|
-4°F - 140°F (-20°C - 60°C)
|
|
电源要求
|
|
交流电源
|
100-240VAC 50/60 Hz, 120 W MAX
|
|
重量和尺寸
|
|
digiMIX24 调音台
|
|
单元尺寸
|
20.15" Lx5.65"Wx 14" H (512x356x 144 mm)
|
|
运输尺寸
|
23" L x 8.7" W x 18" H (58.5 x 22.1 x 45.6 cm)
|
|
单位重量
|
17.65 磅(8.01 kg)
|
|
运输重量
|
22.6 磅(10.3 kg)
|
|

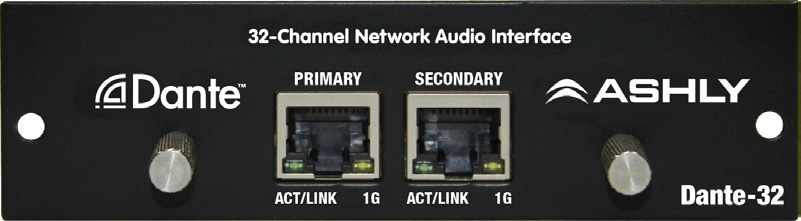

Dante-32 扩展卡
|
|
运输尺寸
|
6.02" Lx 1.85" Wx 7.09" H (153 x47 x 180 mm)
|
|
运输重量
|
0.42 磅(0.19kg)
|
|

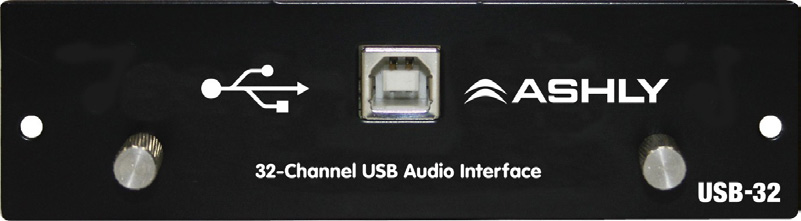

USB-32 扩展卡
|
|
运输尺寸
|
6.02" Lx 1.85" Wx 7.09" H (153 x47 x 180 mm)
|
|
运输重量
|
0.47 磅(0.21 kg)
|
一、 digiMIX USB控制端口驱动程序
1. USB Device Driver (Windows)1.6.1（XP, Vista, 7, 8, 8.1, 10）：Windows_Driver_Install_v1160.exe
2. USB Driver (Mac OS X)1.6.1 （Sierra, El Capitan, Yosemite, Mavericks）：MacOSX_1.6.1.zip
二、digiMIX USB-32扩展卡驱动程序
USB-32 ASIO Driver (Windows) 6.18.0（XP, Vista, 7, 8, 8.1, 10）： USB32_Driver_v6_18_0.exe
三、调音台预设管理程序：digiMIX24_Preset_Utility_Win_v5.05
四、调音台固件升级程序digiMIX24_Firmware_Utility_Win_v5.1： 下载 文件大小：597kB
五、digiMIX 24 使用说明书 （英文）
六、 digiMIX24使用说明书（中文）
|
