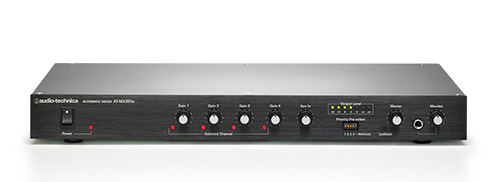

5通道智能会议混音器 AT-MX351a 详细参数 |
|
AT-MX351a SmartMixer 是由微处理器控制，可作自动切换的5通道音频混音器。4通道话筒输入端为标准的平衡式XLRF卡农母头， 第2及第3接点带48V幻象供电。 配置有以RCA莲花插座的AUX辅助输入端子，可连接外部音频设备的线路电平信号，该辅助输入不会作信号处理。输出端是标准的平衡式XLRM卡农公头。 所有AT-MX351型号和AT-MX341型号的自动混音器， 能经附带的 AT8325/1.0连接线，以后面板的专用端子，把多台混音器作菊链串接，作更多通道的混音输入。传输线载有自动混音器之间的控制总线和音频讯号。多台自动混音器以此方式连接，就如同单一自动混音器上操作一般。因此；在其中一台自动 混音器上启动话筒，将导致整个系统功能切换至适当的操作。由于每台自动混音器均为独立供电，基本上并没有菊链连接混音器数目的限制。
|
|
|
AT-MX351a 技术指标
|
|
输入阻抗
|
话筒: 8,000 欧姆 / 线路: 50,000 欧姆 / 辅助输入: 50,000 欧姆 / 串联输入: 20,000 欧姆
|
|
输出阻抗
|
平衡: 线路--200 欧姆, 话筒--300 欧姆 / 不平衡: 400 欧姆 / 串联输出: 100 欧姆 / 前级输出: 750 欧姆
|
|
最大输入电平
|
话筒: -24 dBV 线路: +27 dBV 辅助输出: +17 dBV
|
|
最大输出电平
|
+22 dBm
|
|
额定输出电平
|
平衡：话筒-46dBm（600欧姆）及-44dBV（无负载）；线路 +4dBm（600欧姆）及+4.4dBV（无负载）；不平衡：-10dBV（无负载）
|
|
耳机输出
|
700 mW, 20 欧姆负载
|
|
最大增益
|
73 dB
|
|
频率响应
|
40 Hz ~ 22 kHz
|
|
等效噪音
|
-128 dBV (150欧姆) 于最高增益
|
|
输入衰减
|
10 dB
|
|
话筒/线路输入衰减
|
50 dB
|
|
最高NOMA衰減
|
≈20 dB (同时使用100个话筒)
|
|
幻像电源
|
+48V DC
|
|
控制电压输出
|
+4V DC
|
|
供电
|
100V~240V 交流，50/60Hz，30W
|
|
工作环境温度
|
0°C ~ 40°C
|
|
重量
|
3.35 kg
|
|
尺寸
|
430.0mm X 238.0mm X 44.0mm (长 X 宽 X 高)
|
|
选购件
|
交流供电线，AT8325/1.0 串接连线，机架安装件，防护安全盖
|
|
|
|
|
|
