系统 |
射频载波频率范围 |
470-937.5MHz,视地区而定 |
镜频抑制 |
>70 dB(典型值) |
延迟 |
<2.9 毫秒 |
射频灵敏度 |
-97 dBm(10-5 BER 时) |
工作范围 |
直线距离 100 米
注:实际范围取决于射频信号吸收、反射和干扰 |
频响范围 |
20 Hz - 20 kHz 注:依话筒头类型而定。 |
音频动态范围
(系统增益@ +10) |
>120 dB,A 加权(典型值) |
总谐波失真 |
<0.1% (-12 dBFS 输出,系统增益 @ +10) |
工作温度范围 |
-18°C (0°F) - 50°C (122°F) |
注:此范围可能会受电池特性限制。 |
QLXD4
接收机 |
尺寸 |
41 x 197 x 151 毫米 |
重量 |
777 克,不含天线 |
外壳 |
钢制 |
电源要求 |
12 V DC @ 0.4 A,由外部电源供电(正极) |
杂散抑制 |
>80 dB(典型值) |
天线插头类型 |
BNC |
天线阻抗 |
50 Ω |
增益调整范围 |
-18 - 42 dB(1dB 步进) |
插针 |
6.35毫米:平衡阻抗(尖=音频,环=无音频,套管=接地) |
XLR:平衡(1= 接地,2 = 音频 +,3 =音频- |
天线阻抗 |
6.35 毫米:100 Ω(50 Ω 非平衡) XLR:100 Ω |
输出 |
6.35 毫米:+12 dBV |
XLR:线路电平为18 dBV,话筒电平为 -12 dBV |
话筒/线路开关 |
30 dB 衰减 |
网络接口 |
单端口以太网 10/100 Mbps |
网络寻址能力 |
DHCP 或手动设置 IP 地址 |

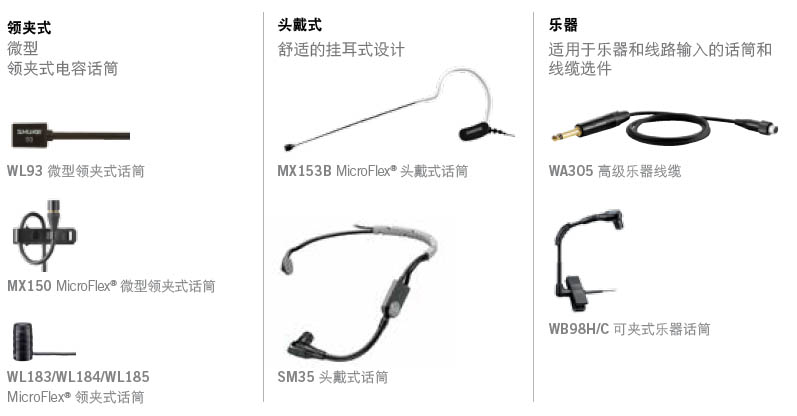

QLXD1
腰包式
发射机

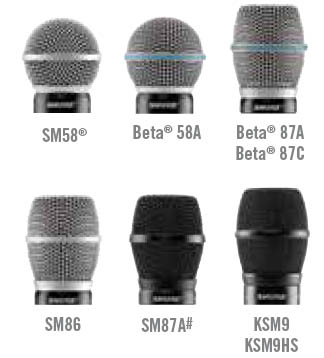

QLXD2
手持式
发射机 |
尺寸 |
QLXD1:86 x 65 x 23 毫米,不含天线 |
QLXD2:256x 51 毫米(长 x 直径) |
重量 |
QLXD1:138 克,不含电池 |
QLXD2:347克,不含电池 |
外壳 |
QLXD1:铝铸件 |
QLXD2:机械加工铝 |
电池类型 |
舒尔 SB900 可充电锂电池或 1.5V AA 电池 |
电池运行时间 |
(@ 10 mW) 舒尔 SB900 可充电电池:长达10小时 |
|
碱性电池:长达9 小时 |
发射功率 |
1 mW 或 10 mW |
占用带宽 |
< 200 kHz |
调制类型 |
舒尔专利数字技术 |
话筒增益偏移范围 |
0 - 21 dB(3dB 步进) |
