TM-16配置20个全功能输入信道(16mic/line输入，两路Stereo立体声线路输入)；
• TM-8配置12个全功能输入信道(8mic/line输入，两路Stereo立体声线路输入)
• 所有输入信道上均配置四段全频段参数均衡，可变频点高通及低通滤波器
• 所有输入信道上均配置门限和压缩器
• 配置四个专业DSP效果器额外附带音调矫正功能
• 主输出和辅助输出信道上均配置1/3倍频程图示均衡器，限制器，延时和陷波滤波器
• 8个DCA和静音编组
• 配置彩色电容触摸屏幕，用户图形操作接口结合硬件物理操控使得使用操作更为直观快捷
• 使用向导，信息指示和预置库功能帮助使用者轻松完成信道配置，增益设置，效果器选择等工作
• 监听混音母线：TM-16, 6路单声道外加两个立体声，TM-8, 4路单声道
• 可直接驱动有线式入耳监听(IEM)系统
• 可直接对所有输入信道和一个用户选择的立体声输出做硬盘的WAVE格式文档的录音以及多轨回放
• 提供WiFi接口，可以从移动终端遥控控制。
iPad用控制软件 TouchMix 8 & 16 iOS App； 安卓平板用控制软件TouchMix 8 & 16 Android App
| |

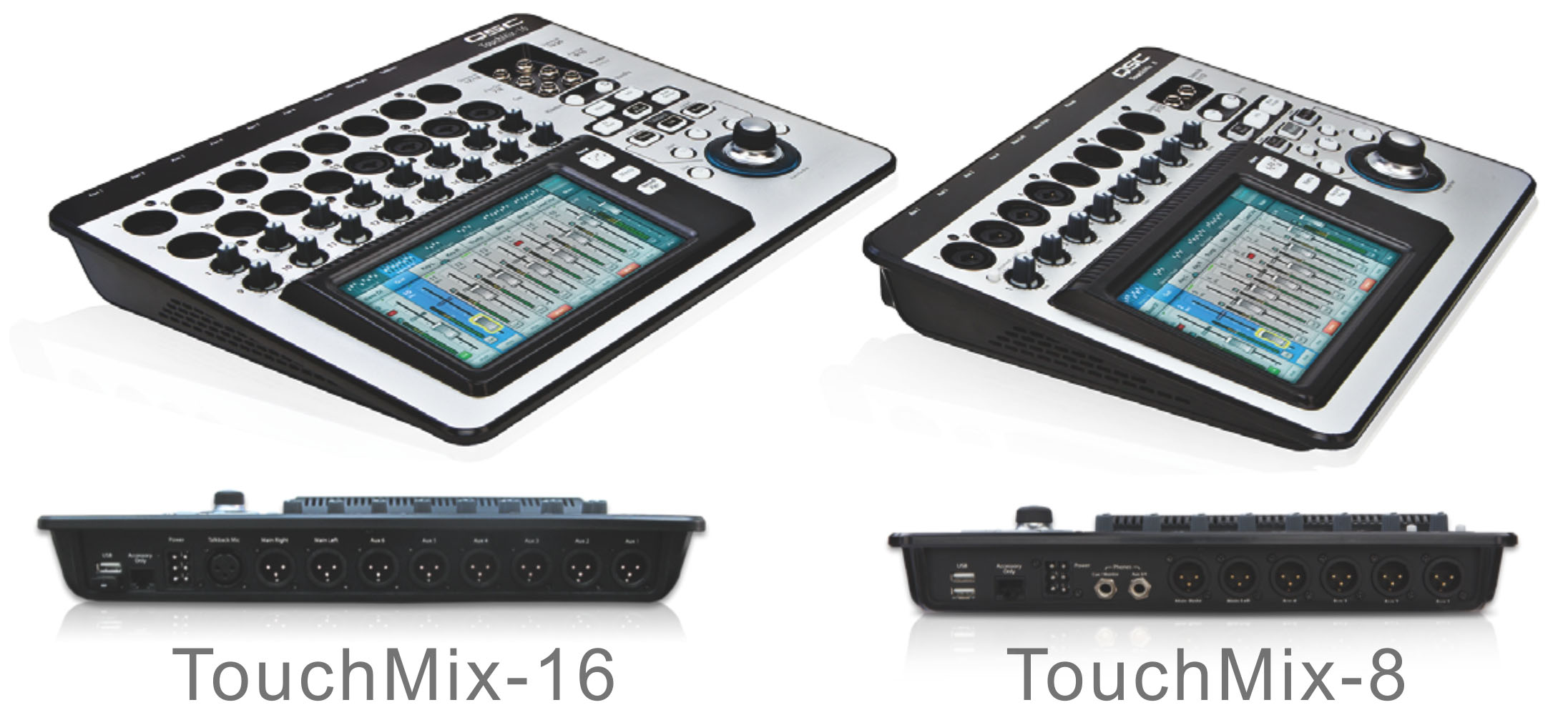

TouchMix-8 |

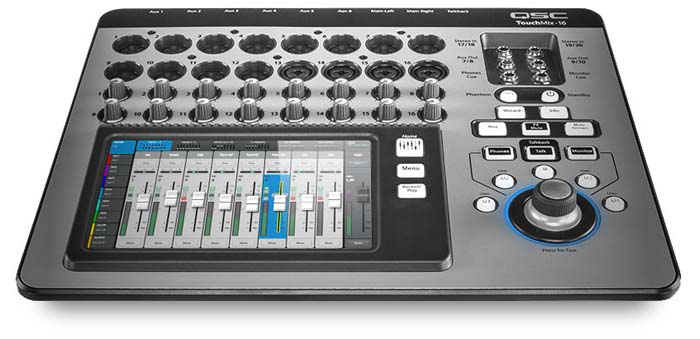

TouchMix-16 |
| 显示屏 |
6.1” x 3.5” (156mm x 90mm) 彩色TFT触摸屏 |
| 输入(Mic/Line) |
12路输入 |
20 路输入 |
| 4路XLR/TRS复合接口 |
4路XLR/TRS复合接口 |
| 4路XLR接口 |
12路XLR接口 |
| 2路1/4”TRS立体声输入接口 |
2路1/4”TRS立体声输入接口 |
| 输入(对讲) |
N/A |
1, XLR |
| 输出 |
2路主输出，XLR接口 |
2路主输出，XLR接口 |
| 4路辅助输出，XLR接口 |
6路辅助输出，XLR接口 |
| 1个立体声TRS接口， |
2路立体声辅助输出，TRS接口， |
| （线路输出或监听，16欧姆最小阻抗） |
（线路输出或监听，16欧姆最小阻抗） |
| 1路立体声选听总线， |
TRS 1路立体声监听，TRS接口 |
| （可支持线路或监听耳机，16欧姆最小阻抗） |
（线路输出或监听，16欧姆最小阻抗） |
| |
1路立体声选听总线，TRS接口 |
| |
（可支持线路或监听耳机，16欧姆最小阻抗） |
| 录音功能 |
14轨，需要USB 3.0HD,最小7800RPM |
20轨，需要USB 3.0HD,最小7800RPM |
| 输入通道处理 |
4段参数均衡Hi/Low shelving型响应设置，可变频点24dB/倍频程，高通和低通滤波器，门限，压缩器 |
| 两轨(USB)和FX效果返回处理 |
两段shelving型均衡，可变频点 24dB/倍频程，高通滤波器，门限，压缩器 |
| 输出通道处理 |
主输出和1-6辅助输出：1/3倍频程图示均衡器，可变频点高通和低通滤波器，四段可变频点陷波滤波器，限制器。 |
| 编组 |
8个DCA编组(带静音)，8个静音编组 |
| Cue |
输入通道Cue优先， AFL, PFL Solo-in-Place (单独监听) |
| 效果 |
4个专业效果器:混响,回声,延时,合唱等50个工厂预设,50个用户预设,2个音调矫正(可以分配到任何单声道输入通道) |
| 预设 |
调音台预设:工厂和用户预设包括将所有调音台参数，从内部和U盘上储存或上传至调音台
通道预设：用户通道预设可以从内部和U盘上储存或上传至调音台。 |
| 外部控制 |
iPAD上iOS调音台APP软件，通过Wi-Fi访问和控制调音台所有参数 |
| Wi-Fi |
USB Wi-Fi适配器包含在内 |
| 工作电压要求 |
100 VAC - 240 VAC, 50 - 60 Hz |
| 采样频率 |
44.1kHz或48kHz可选 |
| 信号延时 |
小于1.6毫秒，从任何输入端到输出端 |
| 总谐波失真 |
<0.005%, +4 dBu, 20 Hz - 20 kHz, 0增益补偿或衰减, 从任何输入到输出 |
| 频率响应 |
20 Hz - 20 kHz +/-0.5 dB, 从任何输入到输出 |
| 动态范围 |
105dB |
| 等效输入噪声 |
-128dBu |
| 残余输出噪声 |
-86dBu |
| 串音 |
-80dB |
| 信噪比 |
-94dB |
| 最大输出电平 |
+16dB（麦克输入），+22dB（线路输入） |
| 幻相供电 |
48V 每路通道单独开关设置 |
| 包含附件 |
USB，WIFI适配器，携带包，电源 |
| 尺寸(高宽深） |
79 mm x 333 mm x 250 mm |
89 mm x 360 mm x 297 mm |
| 重量 |
1.95 kg |
2.98 kg |
产品手册
新版固件
1.网盘下载：QSC_TouchMix-8_16_Firmware_V3.0.09551
2.官方网站下载：https://www.qsc.com/resources/software-and-firmware/touchmix/
QSC调音台使用说明书 PDF 下载 文件大小：31MB |
