- 宽阔的60MHz-UHF调谐带宽，可在日益拥挤的射频环境中实现传送功能
- ATW-R3210 接收机设有四个频段：DE2（470-530 MHz）、EE1（530-590 MHz）、EF1（590-650 MHz）和 FG1（650–700 MHz）
- ATW-R3210N 接收机设有两个频段：DE2（470-530 MHz）、EE1（530-590 MHz）
- 当遇到干扰时，在手持发射机和盒式发射机上均设有多功能按钮，可用于切换到备用频率（在发射机和接收机上同时切换）
- 分集操作可减少断频的情况
- 自动静噪功能可自动调整静噪的大范围设置，同时作大幅度减低潜在的干扰
- 设有频率扫描和红外线同步功能，可以方便设置
- 双模式接收显示，可以在标准视图和性能视图之间作切换，能显示关键测量的重点
- 发射器和接收器均设有OLED显示屏，能清晰地读取关键设置和警报信息
- ATW-R3210N 接收机内置网络端子，可用于Wireless Manager操作
- 手持式发射器内部采用高通滤波器设计，并可转换连接多个可互换式话筒收音头（基于铁三角的话筒型号），此互换式收音头采用工业螺纹安装，能有低的手持噪声
- 盒式发射器上，使用cH型连接器，可与领带式话筒、头戴式话筒和其他配置有cH型螺丝固定式4针连接器的电缆作牢固的连接
- 盒式发射器上设有具触感的拨动式静音开关（可停用），即使在发射器按钮锁定时，亦能作实际的静音设置
- 设有天线幻象电源，可供电给有源天线和其他在连线上的射频设备
- 地线连接开关能有助于消除接地回路引起的杂信电流噪声
- 无线网络监控软件
- 输出端子同时备有平衡及非平衡输出
-

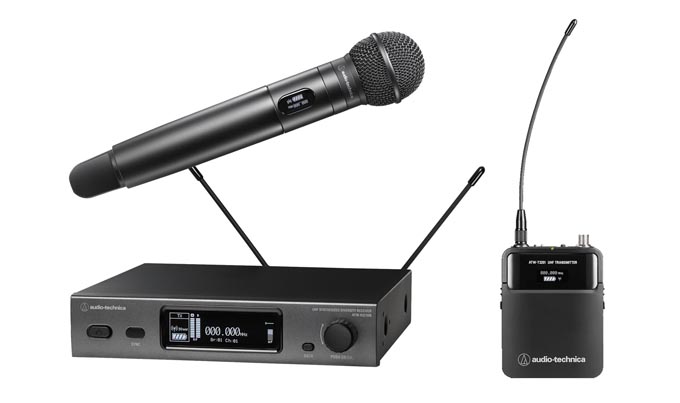

3000系列配置具有多款系统组合选择：
- ATW-R3210 接收器
- ATW-T3201 盒式发射器
|
- ATW-R3210N 带网口接收器
- ATW-T3201 盒式发射器
|
|
- ATW-3211/830
盒式发射系统（带MT830cH话筒）
- ATW-R3210 接收器
- ATW-T3201 盒式发射器
- MT830cH 全指向性微型话筒
|
- ATW-3211N/830
盒式发射系统（带MT830cH话筒）
- ATW-R3210N 带网口接收器
- ATW-T3201 盒式发射器
- MT830cH 全指向性微型话筒
|
|
- ATW-3211/828
盒式发射系统（带MT828cH话筒）
- ATW-R3210 接收器
- ATW-T3201 盒式发射器
- MT828cH 心形指向性微型话筒
|
- ATW-3211N/828
盒式发射系统（带MT828cH话筒）
- ATW-R3210N 带网口接收器
- ATW-T3201 盒式发射器
- MT828cH 心形指向性微型话筒
|
|
- ATW-3211/838
盒式发射系统（带MT838IIcH话筒）
- ATW-R3210 接收器
- ATW-T3201 盒式发射器
- MT838IIcH 全指向性微型夹式话筒
|
- ATW-3211N/838
盒式发射系统（带MT838IIcH话筒）
- ATW-R3210N 带网口接收器
- ATW-T3201 盒式发射器
- MT838IIcH 全指向性微型夹式话筒
|
|
- ATW-3212/C510
手持式发射系统（连ATW-C510收音头）
- ATW-R3210 接收器
- ATW-T3202 手持式发射器
- 已安装 ATW-C510 收音头
|
- ATW-3212N/C510
手持式发射系统（连ATW-C510收音头）
- ATW-R3210N 带网口接收器
- ATW-T3202 手持式发射器
- 已安装 ATW-C510 收音头
|
|
- ATW-3212/C710
手持式发射系统（连ATW-C710收音头）
- ATW-R3210 接收器
- ATW-T3202 手持式发射器
- 已安装 ATW-C710 收音头
|
- ATW-3212N/C710
手持式发射系统（连ATW-C710收音头）
- ATW-R3210N 带网口接收器
- ATW-T3202 手持式发射器
- 已安装 ATW-C710 收音头
|
3000系列 整体系统指标
|
工作频率
|
(ATW-R3210) :
- 频段 DE2: 470.125 至 529.975 MHz (2395 频点)；
- 频段 EE1: 530.000 至 589.975 MHz (2400 频点)；
- 频段 EF1: 590.000 至 649.975 MHz (2400 频点)；
- 频段 FG1: 650.000 至 699.875 MHz (1996 频点)
(ATW-R3210N) :
- 频段 DE2: 470.125 至 529.975 MHz (2395 频点)；
- 频段 EE1: 530.000 至 589.975 MHz (2400 频点)
|
|
频率间隔下限
|
25 kHz
|
|
调制方法
|
FM 调频
|
|
常态频偏
|
ATW-T3201: ±38 kHz (THD:10%)；
ATW-T3202: ±36 kHz (THD:10%)
|
|
动态范围 (典型值)
|
ATW-T3201 话筒输入： > 115 dB (A-计权)；
ATW-T3201 乐器输入： > 112dB (A-计权)；
ATW-T3202： > 115 dB (A-计权)
|
|
总谐波失真
|
< 1%( ±17.5 kHz 频偏于 1 kHz )
|
|
有效工作距离
|
约100米 (在没有干扰情况下)
|
|
工作环境温度
|
5°C ~ 45°C
|
|
频率响应
|
ATW-T3201: 31 Hz ~ 15,500 Hz；
ATW-T3202: 25 Hz ~ 16,700 Hz
|
|
同时使用通道数量
|
每频段40通道
有关多频段操作或其他频率协调问题，请联系所在地区的客户服务代表。 *区域和频段相关
|
ATW-R3210 / ATW-R3210N 接收机
|
接收系统
|
两组独立调谐器，分集式自动选择
|
|
镜频抑制
|
60 dB正常
|
|
灵敏度
|
20 dBuV（信噪比于 60dB）（50 Ω 终端）
|
|
输出电平上限
|
平衡: +14 dBV (XLRM 卡农公座)
非平衡: +8 dBV (6.3mm 插座)
|
|
天线输入
|
BNC型, 50Ω
共提供12V 直流, 160mA 天线供电
|
|
供电
|
直流 12V, 1A, 提供 100-240V 外置电源适配器
|
|
尺寸
|
210.0mm X 43.4mm X 191.0mm (宽 X 高 X 长)
|
|
重量
|
1.1 公斤，不含配件
|
|
标配
|
两根鞭状天线，机架套件，电源适配器
|
ATW-T3201 盒式发射机
|
射频输出功率
|
高输出 30mW ; 低输出 10mW (于50Ω, 可切换)
|
|
杂散发射
|
配合当地标准
|
|
输入端子
|
cH型4针螺旋接头
接点1: 地线、接点2: 乐器输入、接点3: 话筒输入、接点4: +5V供电偏压
|
|
低截
|
125Hz, 12dB/octave
|
|
电池类别
|
1.5V AA 5号电池 x 2 (不包含)
|
|
电池耗电 / 寿命
|
高输出 8小时 ; 低输出 9小时 (碱性电池)
高輸出 9小時 ; 低輸出 9.5小時 (Ni-MH 1900mAh)
视乎电池种类及使用环境
|
|
尺寸
|
64mm x 82mm x 23mm (宽 X 高 X 长)
|
|
重量
|
102 克
|
ATW-T3202 手持话筒发射机
|
射频输出功率
|
高输出 30mW ; 低输出 10mW (于50Ω, 可切换)
|
|
杂散发射
|
配合当地标准
|
|
收音头
|
工业标准螺纹安装可互换收音头：
C510 - 动圈式，心型指向性
C710 - 电容式，心型指向性
|
|
电池类别
|
1.5V AA 5号电池 x 2 (不包含)
|
|
电池耗电 / 寿命
|
高输出 8小时 ; 低输出 9小时 (碱性电池)
高輸出 9小時 ; 低輸出 9.5小時 (Ni-MH 1900mAh)
视乎电池种类及使用环境
|
|
尺寸
|
ATW-T3202 (不含收音头)：長 193 mm, 最大直径 37 mm
ATW-T3202/C510：長 265 mm, 最大直徑 54 mm
ATW-T3202/C710：長 271 mm, 最大直徑 50 mm
|
|
重量
|
ATW-T3202 (不含收音头)：200克，不含电池
ATW-T3202/C510：330克，不含电池
ATW-T3202/C710：314克，不含电池
|
|
标配
|
AT8456a Quiet-Flex™ 话筒夹
|
