- 附幻象供电功能的4声道自动混音器，也可搭配电容式话筒使用。
- 4声道话筒或LINE输入，每声道可个别设定优先顺序，在优先设定声道发言时，其他声道的发言将自动衰减。
- 具备Control Voltage输出端子，可控制外部的讯号灯或摄影机等的开关。
- 每声道的输入及总输出均可个别选择为话筒电平或LINE电平。
- 每声道的12V幻象供电可个别设定。
- 话筒扩大回路的电平可以简单切换。
- 输出电平指示灯，可设定为峰值（Peak）或均方根值（RMS）
- 具备可将自动混音切换成一般混音器来使用的手动模式功能。

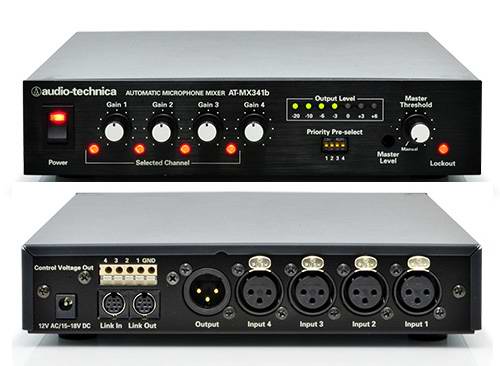

- AT-MX341b SmartMixer 是由微处理器控制，可作自动切换的4通道话筒音频混音器。
- 话筒输入端为标准的平衡式XLRF卡农母头，第2及第3接点带12V幻象供电。输出端是标准的平衡式XLRM卡农公头。
- AT-MX341b 自动混音器并能经附带的AT8325/1.0连接线，经后面板的专用端子，把多台混音器作菊链串接，作更多通道的混音输入。传输线载有自动混音器之间的控制总线和音频讯号。多台自动混音器以此方式连接，就如同单一自动混音器上操作一般。因此；在其中一台自动混音器上启动话筒，将导致整个系统功能切换至适当的操作。由于每台自动混音器均为独立供电，基本上并没有菊链连接混音器数目的限制。
操作说明书 AT-MX341b.pdf
|
AT-MX341b 技术指标
|
|
输入阻抗
|
话筒: 4,000 欧姆 线路: 30,000 欧姆
|
|
输出阻抗
|
线路: 200 欧姆 话筒: 320 欧姆
|
|
最大输入电平
|
话筒: -20 dBV 线路: +30 dBV
|
|
最大输出电平
|
线路: +14 dBm (600 欧姆) 话筒: -40 dBm (600 欧姆)
|
|
额定输出电平
|
话筒: -46dBm（600欧姆）及-44dBV（无负载） 线路: +4dBm（600欧姆）及+4.4dBV（无负载）
|
|
最大增益
|
≧70 dB
|
|
频率响应
|
60 ~ 30,000Hz（-3dB）
|
|
动态范围 (典型值)
|
75 dB +/-10 dB
|
|
等效噪音
|
-120dBV（150欧姆）于最高增益
|
|
输入衰减
|
10 dB
|
|
话筒/线路输入衰减
|
50 dB
|
|
幻像电源
|
+12V DC
|
|
控制电压输出
|
+4V DC
|
|
供电
|
12V 交流 或 15~18V 直流，耗电为300mA
|
|
工作环境温度
|
0°C ~ 40°C
|
|
重量
|
1.4 kg
|
|
尺寸
|
210.0mm X 238.0mm X 44.0mm (长 X 宽 X 高)
|
|
标配
|
交流电适配器，AT8325/1.0 串接连线，机柜固定用金具及螺丝
|
|
选购件
|
AT8626 双机架对装连接板
|
|
|
|
|
