口味王东澳基地会所

‍ 口味王东澳基地占地面积246亩，厂房面积14万平方米，是湖南口味王集团在海南建立的第二个生产基地，也是口味王已建七个基地中规模最大、功能最全的一个基地。

东澳基地会所建筑面积6千多平方米，集合了会议、餐饮、健身、娱乐、住宿等多种功能。因功能区众多，背景音乐广播按要求被分为16个区，各个分区可以选择不同的音乐，可以独立调整音量，个别功能区可以自主选择播放的音乐。经过充分的论证，我们最终选定了功能强大的QSC Q-Sys系统。

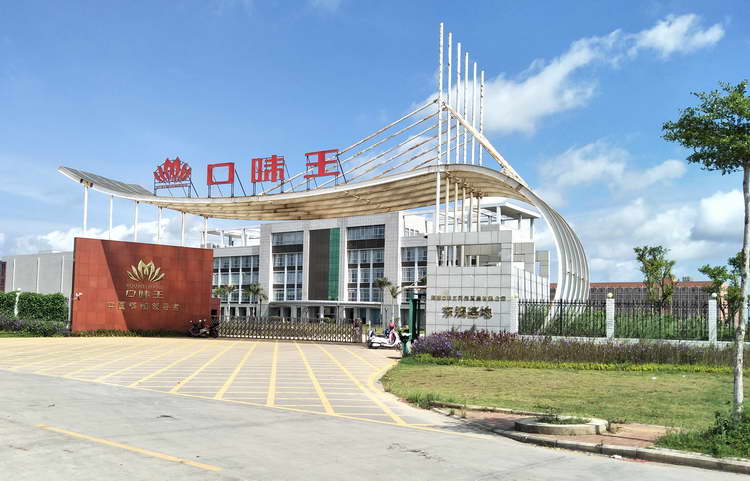

口味王东澳基地正门

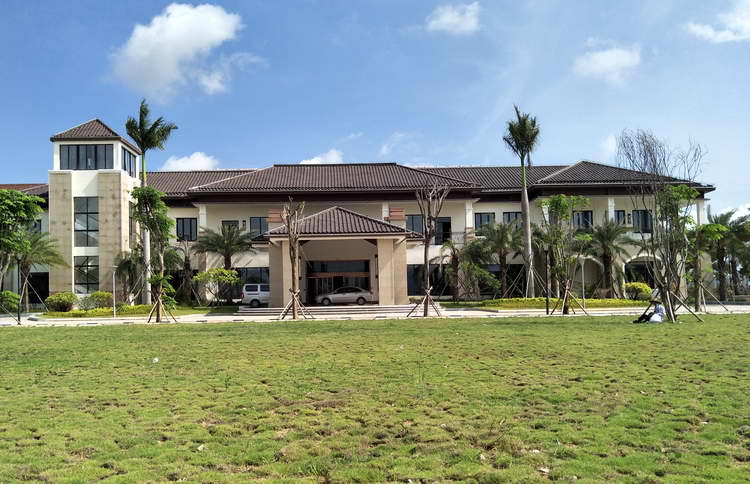

会所外景。

    Q-Sys系统简介

   Q-Sys系统不仅处理能力非常强大，适合于各类规模的音频系统，而且还具有非常强的灵活性，适应系统需求的变化。Q-Sys系统扩展非常方便，仅需要在网络中增加输入输出接口，并在Q-Sys Designer软件进行相应的设置即可。

   Q-Sys系统主机CORE本质上是一台运行着Linux系统的Intel^®服务器。不同于基于专用DSP芯片的处理系统，Q-Sys系统基于CPU处理平台，而由世界计算机市场需求驱动的CPU处理器性能发展飞速，因此Q-Sys系统也能从中获益，其处理速度和能力会持续保持快速提升。

  Q-Sys系统支持系统热备份，这种热备份能力是当前所有数字音频网络产品中最为先进的。热备份能力能够保证系统设备故障后快速切换到备份设备上，减少由于系统瘫痪造成的停机损失，特别是在具有紧急呼叫和报警功能的系统中，热备份能力能够保证在紧急情况下最大程度地保持系统稳定运行，保证人员生命安全。

  Q-Sys支持多级访问权限控制，可自定义用户权限。这就允许系统管理员根据实际需求规划操作人员的权限。这种安全访问机制，保证了Q-Sys系统的安全，避免了因误操作造成的系统故障和瘫痪。

Q-Sys 通过系统配套应用软件Designer 进行设计、配置和控制整个系统。Q-Sys 系统中包含了音频处理的众多功能模块，设计师可以按需求调用所需的功能模块，搭配出极其复杂的音频系统。

音频处理功能模块应有尽有：

 ● 混音和路由—混合任意输入信号并路由到任意输出

● 多音轨播放机—可以同时播放多路音乐

● 房间组合—多个房间信号的组合、拆分

● 数字音频处理—支持所有的音频信号处理，如均衡、动态处理、分频、延时和反馈抑制。

● 扬声器优化处理—软件内置QSC扬声器预置调音处理模块，非QSC扬声器可以自定义调音处理模块，并在系统设计中使用。

● 系统管理—可现场或远程实时监测整个Q-Sys系统和功率放大器（带DataPort端口)

● 实时测试—在系统信号路径中，可以在任意节点加入虚拟测试信号探针和电平表，用来进行实时测试、远程诊断和排除故障。

● 声学分析—系统连接测试话筒后即可进行现场房间声学测量和分析。

● 系统日志—日志工具会自动记录并保存系统运行状态以及故障发生时间和原因等系统日志。

    会所背景音乐系统

会所内有客房、餐厅、餐饮包间、产品展示区、品酒室、健身房、乒乓球室、台球室、室内高尔夫练习室、卡拉ok室、会议室等，还有一个休闲娱乐的露天内院。卡拉ok室、会议室因功能需要，另配扩声设备，其他功能区都共同使用一套背景音乐系统，其中大餐厅有可能用到话筒，所以在现场配置一台网络功放CXD-4.2Q；红酒室位于地下室，位置较远，所以也在现场配置一台网络功放。CXD-4.2Q通过网线就可与主机通信、处理音频信号，所以安装、使用都非常方便。

一、系统硬件组成

1、系统主机采用了一台CORE 110f，CORE 110f具有8路平衡式麦克风/线路电平模拟音频输入和8路平衡式线路电平模拟音频输出通道。除了固定的8&8模拟音频输入输出通道外，CORE 110f还具有8路平衡式麦克风/线路电平模拟音频输入/输出软件自定义通道。这是QSC的一个独一无二的创新设计：在系统配置或运行时，可将单独一个通道配置为麦克风/线路电平输入或麦克风/线路电平输出。这样， 这台仅为1 U 的CORE 110f可提供24个模拟信号输入/输出端口，以及其它特殊输入/输出端口，如VoIP，POTS，内部硬盘媒体播放/录音和USB接口。

2、功放机用了CX108V、CX204V、CX1202V各一台，共有14个通道，可以独立控制14个分区；CXD4.2Q二台，分别安装于大餐厅和红酒室。

3、我们在其中11个分区安装了TSC-3触摸屏控制器，它采用一块3.5英寸彩色电容触摸液晶显示屏，通过RJ-45 10/100 Mbps端口连接，采用PoE供电，我们为它设计了音乐选择及音量控制功能；没有安装控制器的分区，则通过一台iPad控制，由于iPad的显示面积更大，也就可以编排更多的控制项目，操控更方便灵活。当然，我们为16个分区都另外设计了iPad界面的用户控制页面（简称UCI）。

4、各区的播放终端根据需要分别选择了QSC的吸顶扬声器或壁挂扬声器，一共使用了59只AC-C4T、14只AC-C6T、16只AD-S8T、2只AD-S28Tw 。

二、系统连接

CORE 110f、3台CX系列功放都安装在机房内，11个触控面板则分别安装在各个分区的墙面上，通过网线及带PoE功能的交换机与CORE主机相连，走廊及室外环境没有分配触控面板，可以通过电脑或iPad控制，二台CXD4.2Q分别安装于大餐厅和红酒室。

吸顶扬声器采用70V工作状态与功放连接，内院使用的10只AD-S8T也是工作在70V状态，大餐厅的2只AD-S8T和红酒室4只AD-S8T、2只AD-S28Tw是工作在定阻状态。其实，你只要设定了扬声器型号、工作状态，系统会自动为CXD4.2Q选定所需的输出方式。本来CX系列功放也有这个功能，只是我们现在使用的CORE 110f没有DataPort端口，无法与CX功放通信，因而所有音频调整都需要靠人工完成。

系统的搭建说明

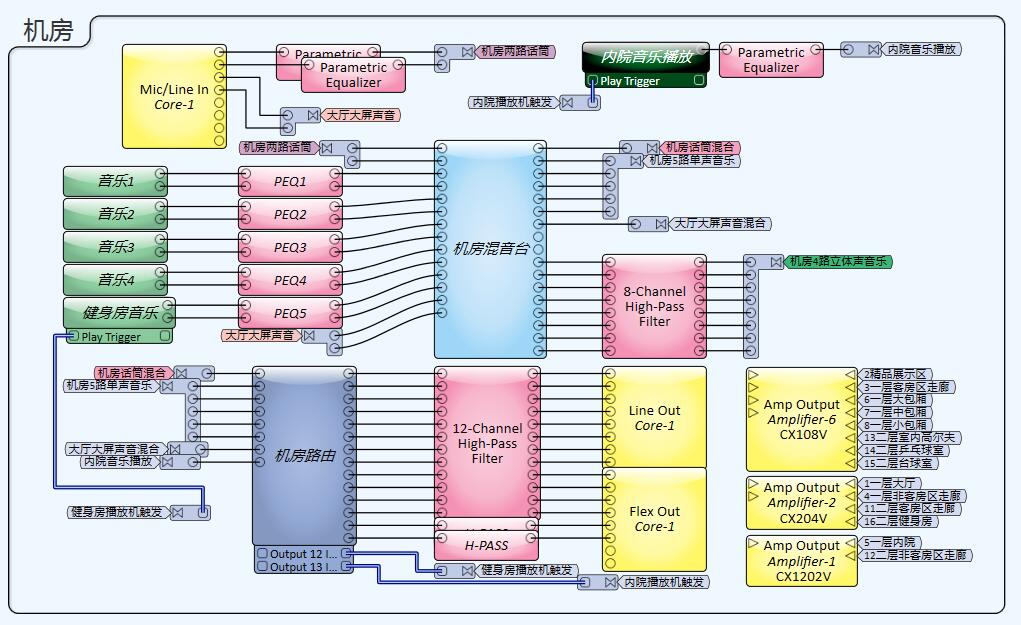

(1)机房内的设备

这个框内的音源、音频处理、输入输出端口均由CORE 110f实现。

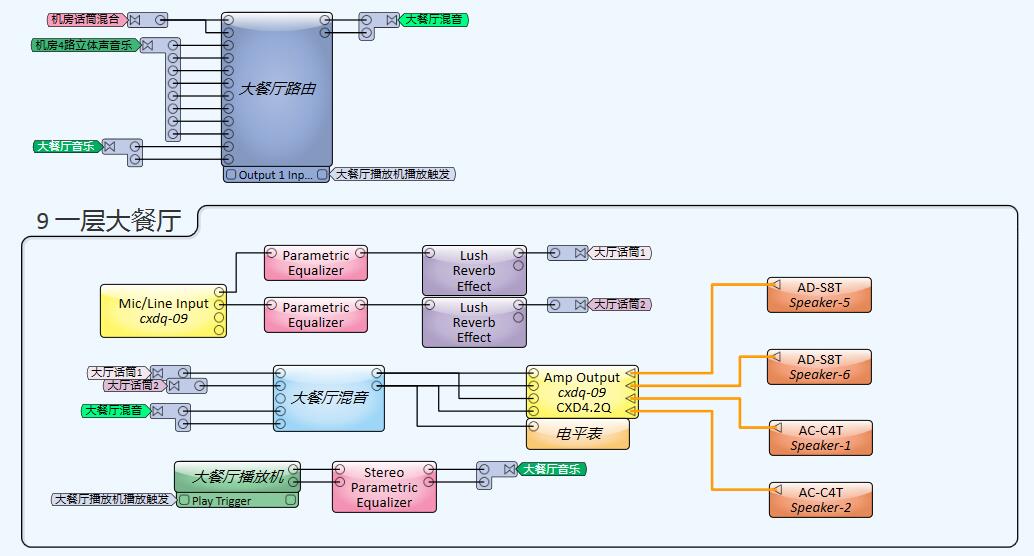

(2)大餐厅的设备

这里的模拟输入接口及功率输出功能由现场的CXD4.2Q实现，音源、音频处理功能则由CORE 110f实现。

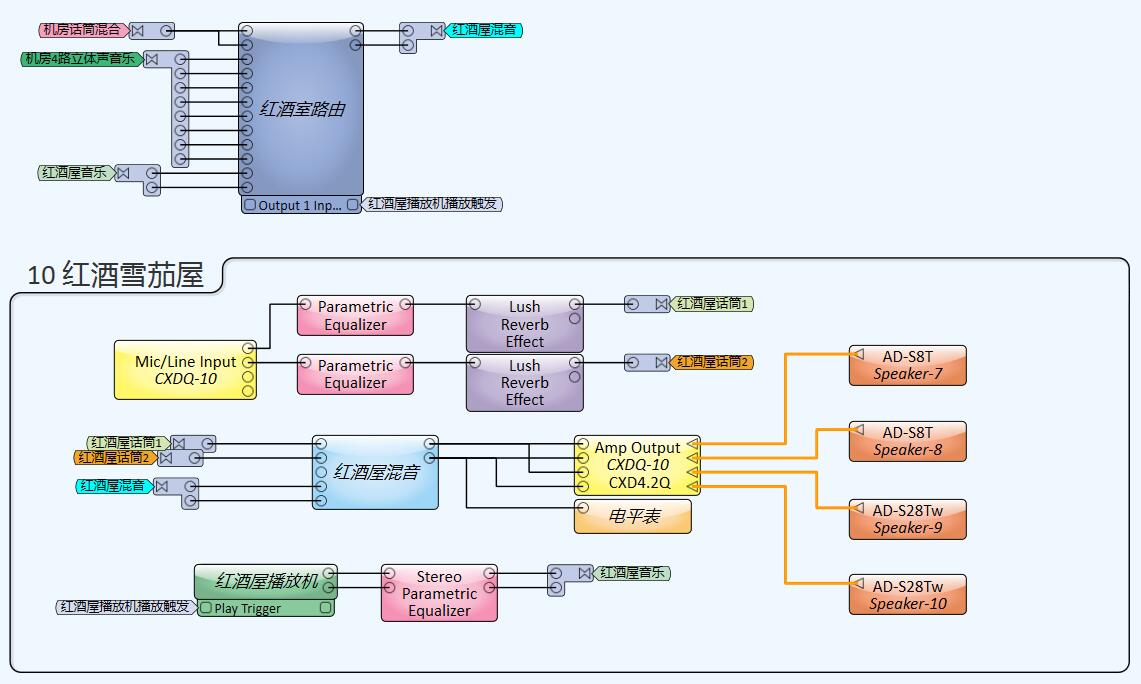

(3)红酒室的设备

这里与大餐厅基本一样，只是使用的音箱有差别。

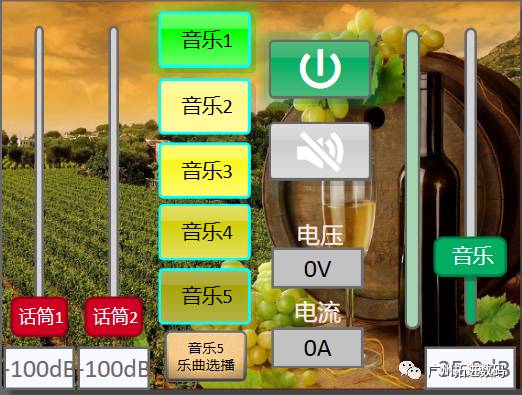

(4)红酒室触控面板界面

这里选红酒室的UCl设计作为示例

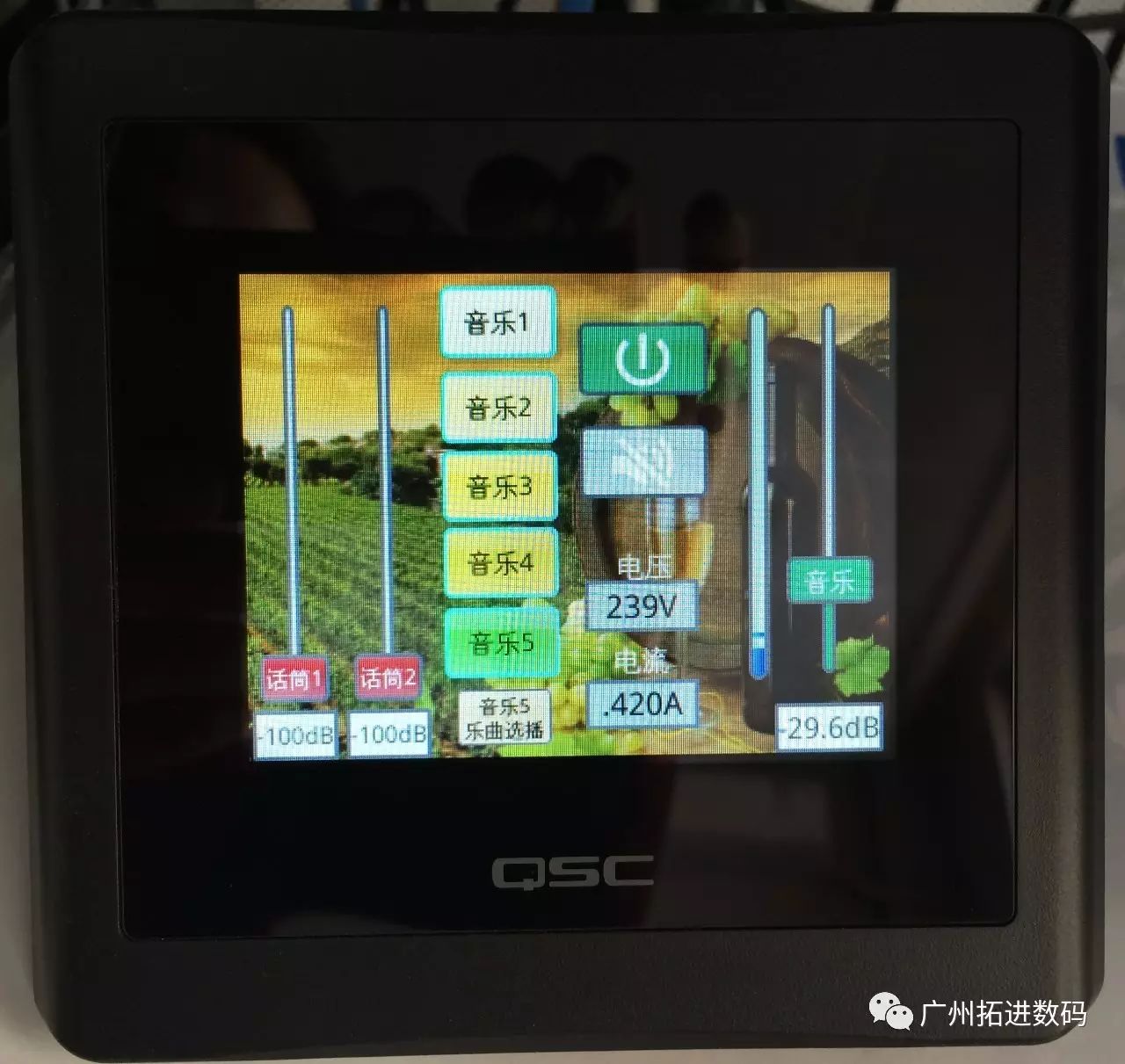

我们再对比在触控面板上的显示的结果

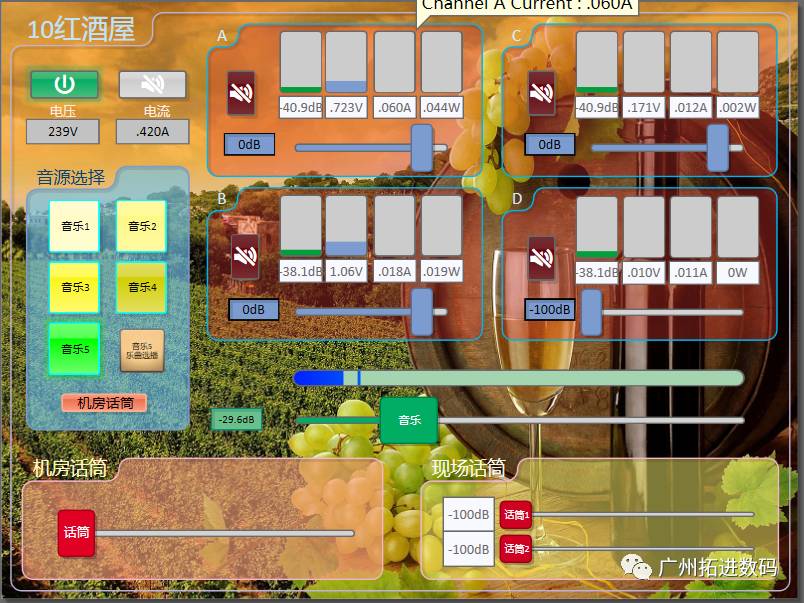

(5)红酒室iPad控制界面

由于iPad的显示面积更大，所以我们编排了更多的控制项目，甚至功放机的工作状态也可以在iPad看到。

(6)红酒室iPad控制界面中音乐播放机的控制

CORE主机自带的播放器功能还是挺全的。

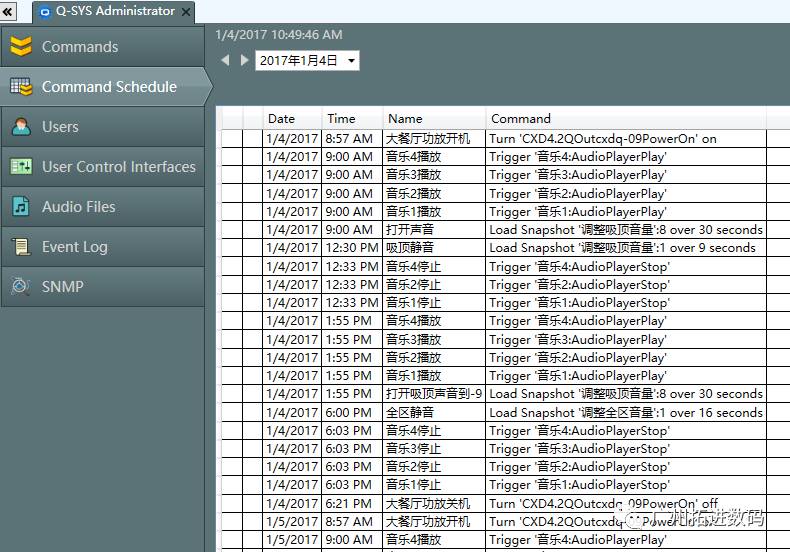

(7)用户管理页面

Q-Sys系统的强大不仅是因为自带了众多的音频处理功能，还体现在强大的系统管理功能，可以轻松实现系统的一键调用、切换、定时开关机等等。

三、现场图片

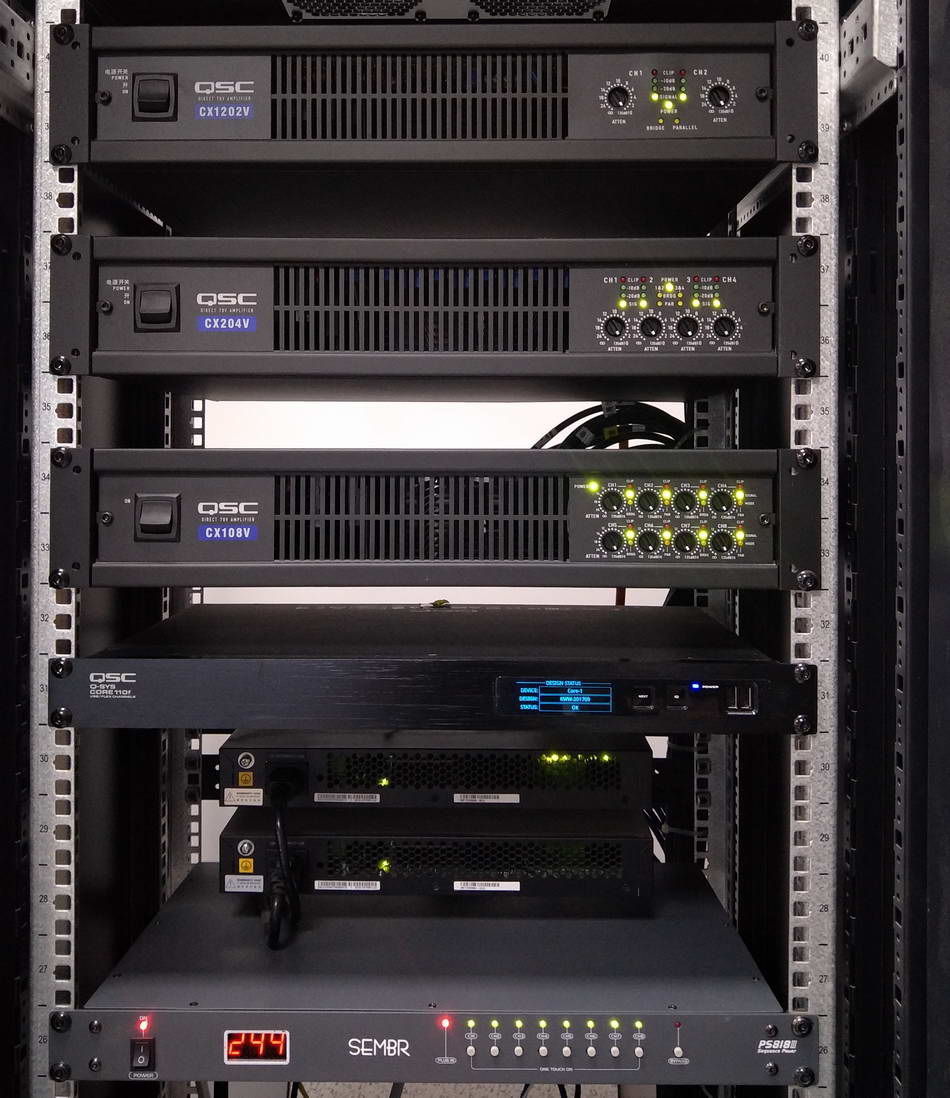

安装于机房的CORE主机、CX功放、电源时序器、POE交换机。

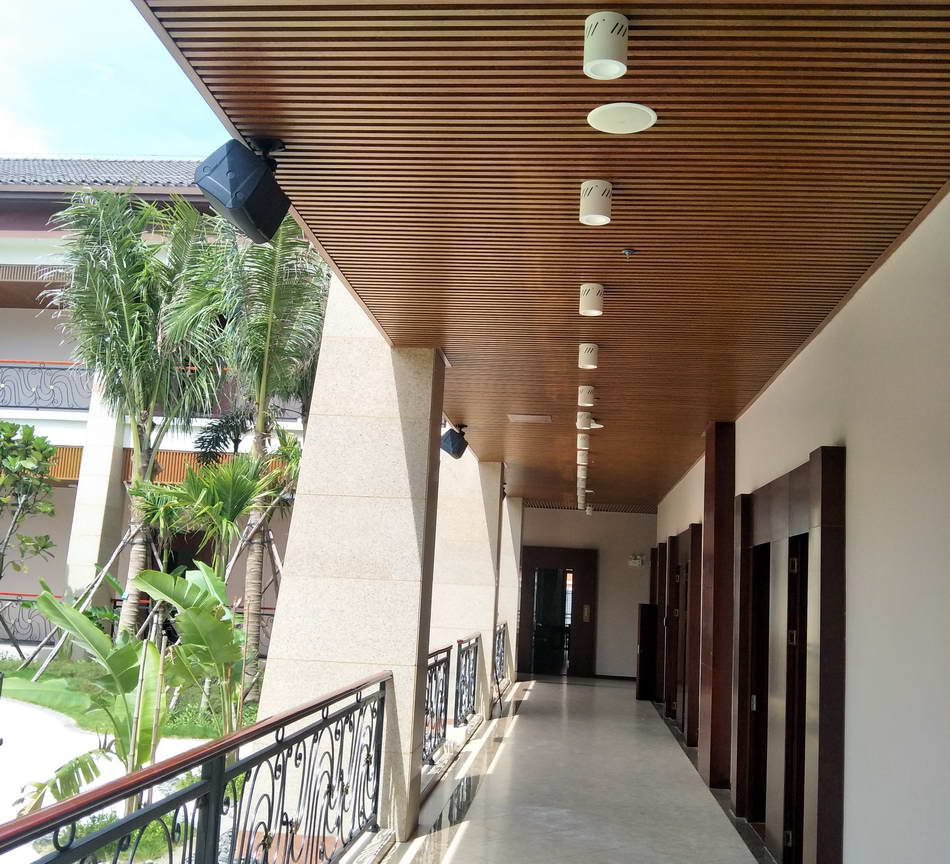

走廊的吸顶扬声器及内院的AD-S8T

四、Q-Sys系统程序设计简述

Q-Sys 使用系统配套应用软件Designer 进行设计、配置和控制整个系统，Designer 软件可以从QSC官网下载，其中Q-SYS_Designer_Installer是系统设计软件；Q-SYS_Administrator_Installer是用户管理软件，用户使用该软件管理音频文件、编排日常运行程序、管理操作人员权限等，但不能修改、编辑系统模块；Q-SYS_Uci_Viewer_Installer是用户界面控制软件，用户可以通过该软件使用电脑操作UCI，但不能修改、编辑UCl。

使用Q-Sys Designer软件编写设计程序十分简单，仅仅需要选择和拖拽音频处理插件、设置属性和连线。软件支持离线编辑和仿真，因此在编程时无需连接硬件设备。当你搭建好一个系统程序后，软件会在后台自动处理网络配置、自动检查程序、查找未配对的控制和断点信号等潜在系统问题。所以只需要短短的几分钟，你就可以完成操作界面、系统处理的程序设计，并可运行在CORE主机上。

完成软件设计后，连接CORE主机编译设计文件，系统就可以正常运行了。相比其它同类系统，Q-Sys系统的编译时间非常短，只需要几秒钟即可。所以使用Q-Sys系统，你可以随时迅速完善系统设计，节省了大量的系统设计和调试时间。

要了解CORE 110f的具体性能参数，可以进入以下网址查看http://www.tjchn.com/product_detail.asp?id=298。我们还在上面提供了Q-Sys 应用软件下载地址。
